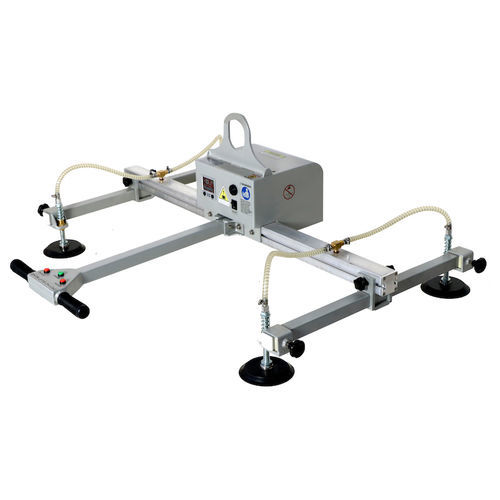

Elevador de ventosas para placas AVLB4

para chapa metálicapara piezas planaspara placa de vídrio

General
El AVLB4 es un elevador por vacío alimentado por batería, diseñado para la elevación horizontal de vidrio, piezas cortadas por láser, láminas metálicas finas y paneles. Su diseño compacto permite un enganche rápido a polipastos y grúas. WLL 160 kg; apto para paneles de hasta 2,6 x 1,6 m.

Características

• Tanque de vacío con alarma audio/visual por vacío bajo.
• Construcción ligera en aluminio para facilitar el manejo.
• Fijación y liberación mediante botones Vacuum y Release o válvula deslizante ON/OFF.
• Cargador de batería integrado; manejo sencillo.
• Versiones disponibles: batería (DC), neumática (aire) o AC 220 V.

Especificaciones (Métrico / Imperial)
Diámetro de la almohadilla: 150 mm | 6"
Límite de carga de trabajo (WLL): 160 kg | 353 lb
Peso neto: 28 kg | 62 lb
Peso bruto: 40 kg | 88 lb
Dimensiones del embalaje: 1350 x 300 x 510 mm | 53" x 12" x 20"

Información de la batería (elevador)

• Alimentación: 12 V
• Capacidad de la batería: 6,0 Ah
• Adaptador/cargador: DC 5V-1A (incluido)
• Tiempo en espera: 720 horas
• Tiempo de carga: 2 horas; hasta 1000 ciclos de carga
• Tiempo de trabajo continuo: 2,5 horas
• Garantía: 6 meses

Batería de alarma (control)

• Tipo: 3,7 V LiPo
• Capacidad: 2000 mAh
• Adaptador: DC 5V-1A
• Tiempo en espera: hasta 720 horas
• Tiempo de carga: 2 horas

Información del motor

• Caudal de vacío: 32,5 L/min
• Potencia del motor: 12 V, 4–6 A (según versión)

Versión neumática

• Consumo de aire: aprox. 100 L/min
• Presión de suministro: 6–7 bar

Versión AC (opcional)

• Alimentación: 220 V, monofásica, 50–60 Hz

Características técnicas

• Modelo: AVLB4
• Uso previsto: elevación horizontal de vidrio, paneles, láminas metálicas finas y piezas cortadas por láser
• Construcción: aluminio
• Modos de funcionamiento: Batería (DC), Neumática, AC 220 V
• Sujeción: sistema de almohadillas de vacío con válvula deslizante y controles Vacuum/Release
• Alarma: audio/visual por vacío insuficiente
