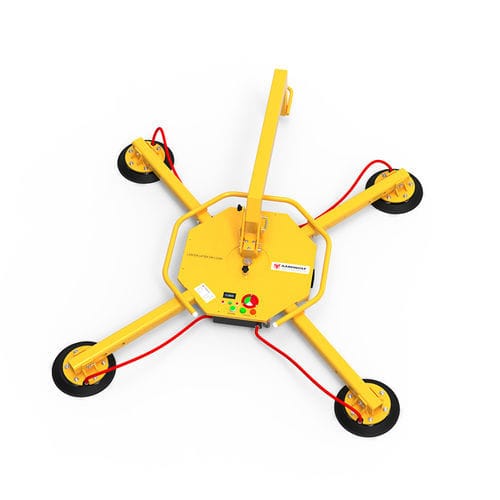

Elevador de ventosas 4 ramales ARGL-500

para placa de vídriohorizontalvertical

Presentación
El elevador por vacío para vidrio ARGL-500 CC está diseñado para elevar y transportar elementos de vidrio de hasta 500 kg. Es compatible con montacargas, grúas contrapeso y polipastos para la instalación de ventanas y grandes paneles de vidrio. La alimentación CC integrada permite operar sin cables en obra. Las almohadillas de vacío móviles y los brazos de extensión permiten manejar diferentes tamaños y formas de vidrio.

Características

• Almohadillas de vacío con muelle.
• Giro manual 360° con incrementos de 45°.
• Inclinación manual 90° en pasos de 15°.
• Brazo desmontable — profundidad mínima 150 mm.
• Depósito de reserva de vacío integrado.
• Instrumentación integrada para controlar el vacío y la alimentación.
• Dispositivos de advertencia visuales y acústicos.
• Suministro energético por batería 12 V integrada (alta capacidad).
• Brazos de extensión para manipular grandes láminas.
• Brazos ajustables.

Especificaciones
Métrico — Imperial
Cantidad de almohadillas: 4 — -
Diámetro de la almohadilla: 300 mm — 11.8"
Límite de carga de trabajo: Vertical: 400 kg; Horizontal: 500 kg — 882 lb; 1102 lb
Peso neto: 69 kg — 152 lb
Peso bruto: 95 kg — 209 lb
Dimensiones de embalaje: L1070 x W970 x H450 mm — 42.1" x 38.2" x 17.5"

Batería (elevador)
Código batería: M12B6 Milwaukee
Tipo de batería: Lithium-ION
Tensión: 12V
Capacidad: 6.0 Ah
Cantidad: 1
Tiempo de operación continua: ~2 horas
Tiempo de trabajo: ~6 horas

Cargador de batería
Código cargador: C12C Milwaukee
Tensión de entrada: 100-240 VAC
Tensión de salida: 12V
Corriente de salida: 3.0 A
Cantidad: 1
Tiempo de carga completa: 2.5 horas
Peso: 460 g

Motor / Vacío
Caudal de vacío: 32.5 litros/minuto
Motor: 12V DC - 4A

Características / especificaciones técnicas

• Modelo: ARGL-500
• Capacidad máxima horizontal: 500 kg
• Capacidad máxima vertical: 400 kg
• Número de almohadillas: 4
• Diámetro de almohadillas: 300 mm
• Rotación manual: 360° (pasos 45°)
• Inclinación manual: 90° (pasos 15°)
• Profundidad mínima brazo desmontable: 150 mm
• Depósito de vacío integrado e instrumentación de monitorización
• Alarmas visuales y acústicas integradas
• Alimentación: batería 12 V integrada (M12B6 Milwaukee, 6.0 Ah)
• Operación continua (batería): ~2 horas; Tiempo de trabajo: ~6 horas
• Cargador: C12C Milwaukee (entrada 100-240 VAC, salida 12V, 3.0 A)
• Caudal de vacío: 32.5 L/min; Motor: 12V DC - 4A
• Peso neto: 69 kg; Peso bruto: 95 kg
• Dimensiones embalaje: L1070 x W970 x H450 mm
