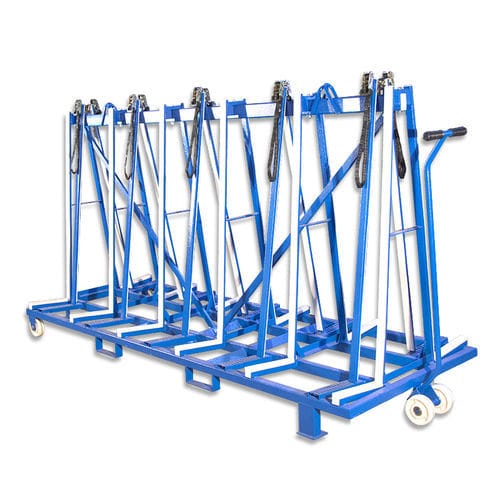

Rack de manipulación TF3050

General
El Marco de Transporte TF3050 está diseñado para el transporte de losas de porcelana y otras losas largas, bajas y de altura media. El marco se suministra con revestimiento de pintura en polvo; la galvanización en caliente está disponible bajo petición. Los TF3050 cuentan con barras de bloqueo y tensores de trinquete para asegurar las cargas, así como bocas para carretilla elevadora y puntos de gancho para grúa.

Características

• Marcos entregados con pernos preinstalados para un montaje rápido.
• Montaje y desmontaje fáciles en obra.
• Estructura estable diseñada para minimizar el riesgo de vuelco de las losas.
• Las losas descansan sobre perfiles de goma reemplazables y se aseguran con seis barras de bloqueo y tensores de trinquete.
• Dos puntos de enganche para grúa superior.
• Dos tirantes diagonales para rigidez estructural.
• Bocas integradas para manipulación con carretilla elevadora en dos lados largos.
• Goma blanca reemplazable en base y montantes para evitar marcas y arañazos.
• Mango de palanca con ruedas que permite el movimiento manual incluso cargado.
• El mango de palanca puede utilizarse para elevar el marco cargado y bajar las patas de apoyo cuando no se requieren ruedas.
• Acabado en pintura en polvo que proporciona protección de superficie; galvanizado en caliente disponible como opción.

Opciones
Los marcos pueden galvanizarse en caliente y acabarse bajo pedido.

Nota
Las patas de apoyo deben bajarse cuando un marco cargado se transporte en camión.

Especificaciones (Métrica | Imperial)
Ancho de la zona base para losas en cada lado: 268 mm | 10.6"
Longitud: 3050 mm | 120"
Correas por lado: 5 uds | 5 uds
Límite de carga de trabajo por lado: 1250 kg | 2,756 lb
Límite de carga de trabajo total sobre ruedas: 2500 kg | 5,511 lb
Peso neto del marco total: 239 kg | 527 lb
Peso neto del mango con ruedas: 8.7 kg | 19 lb
Peso neto del marco sin mango: 230.3 kg | 508 lb
Peso bruto (embalado): 245 kg | 540 lb
Dimensiones del paquete: L 3050 x W 1120 x H 430 mm | L 120" x W 44" x H 16.9"

Características / especificaciones técnicas

• Modelo: TF3050
• Uso previsto: losas de porcelana y otras losas largas, bajas y de altura media
• Acabado: pintura en polvo (galvanizado en caliente disponible a petición)
• Sujeción de la carga: seis barras de bloqueo y tensores de trinquete; perfiles de goma reemplazables
• Manipulación con carretilla: bocas integradas en dos lados largos
• Manipulación con grúa: dos puntos de enganche para puente grúa
• Movilidad: mango de palanca con ruedas; elevación/descenso de patas de apoyo cuando las ruedas no son requeridas
• Límite de carga de trabajo por lado: 1250 kg
• Límite total sobre ruedas: 2500 kg
• Peso neto (total): 239 kg; peso neto sin mango: 230.3 kg
• Peso del mango con ruedas: 8.7 kg
• Peso bruto (embalado): 245 kg
• Dimensiones del embalaje: L 3050 x W 1120 x H 430 mm
