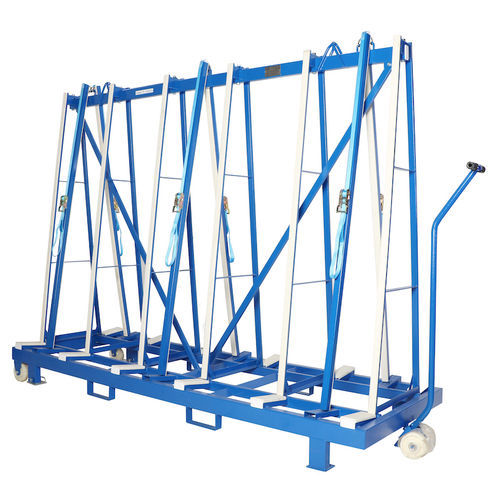

Rack de manipulación TF3050H

General
Diseñado para el transporte de grandes losas como granito, mármol, piedra manufacturada y vidrio. El bastidor de transporte modelo TF3050H permite cargar o descargar las losas sobre el bastidor estando éste en el suelo; el bastidor cargado puede colocarse posteriormente en un camión mediante carretilla elevadora o grúa. Esto reduce la manipulación manual en la caja del camión y mejora la seguridad y la eficiencia de carga.

Características

• Estructura soldada y estable para minimizar el riesgo de vuelco de las losas.
• Las losas descansan sobre perfiles de goma reemplazables y se aseguran con seis barras de bloqueo y correas de trinquete.
• Dos puntos de enganche para manipulación con grúa aérea.
• Reforzado con dos barras oblicuas para mayor rigidez.
• Bocas para carretilla integradas en los dos lados largos para un izado seguro.
• Caucho blanco reemplazable en base y montantes para evitar marcas y arañazos.
• Empuñadura de contrapeso con ruedas que permite mover el bastidor manualmente incluso cargado.
• Mecanismo de contrapeso utilizado para elevar el bastidor y bajar las patas de apoyo cuando no se requieren ruedas.
• Acabado en pintura en polvo para resistencia a la corrosión y durabilidad.

Opción
Los bastidores pueden galvanizarse en caliente y acabarse bajo petición.

Nota
Las patas de apoyo deben bajarse siempre cuando un bastidor cargado se traslade en un camión.

Especificaciones
Métrico | Imperial
Ancho del área base de almacenamiento de losas por cada lado: 207 mm | 8"
Correas por lado: 3 pcs | 3 pcs
Longitud: 3050 mm | 120"
Altura: 2317 mm | 91.2"
Límite de carga por lado: 1250 kg | 2756 lb
Límite de carga total sobre las ruedas: 2500 kg | 5511 lb
Peso neto del bastidor total: 260 kg | 573 lb
Peso neto del mango con ruedas: 8.7 kg | 19 lb
Peso neto del bastidor sin mango: 251.3 kg | 554 lb
Peso bruto: 266 kg | 586 lb
Dimensiones de embalaje: L.3050 x W.1030 x H.450 mm | L.120" x W.40.5" x H.17.7"

Especificaciones técnicas

• Modelo: TF3050H
• Longitud: 3050 mm
• Altura: 2317 mm
• Ancho de la zona de almacenamiento (cada lado): 207 mm
• Correas por lado: 3 pcs
• Límite de carga por lado: 1250 kg
• Límite de carga total sobre ruedas: 2500 kg
• Peso neto (bastidor total): 260 kg
• Peso neto (mango con ruedas): 8.7 kg
• Peso neto (bastidor sin mango): 251.3 kg
• Peso bruto: 266 kg
• Dimensiones de embalaje: L.3050 x W.1030 x H.450 mm
