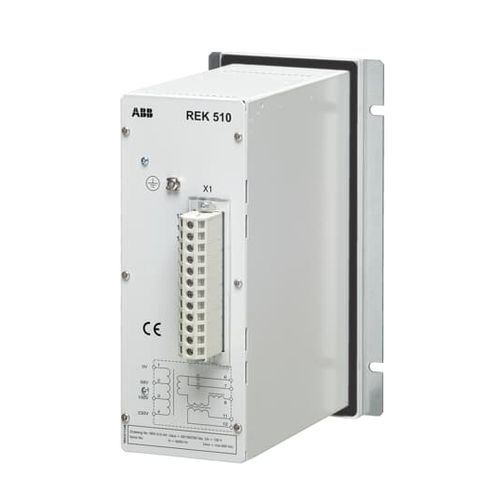

Relé de protección de fuga por tierra REK 510

Dispositivo de inyección de corriente para la protección contra fallas a tierra del rotor de una máquina sincrónica El objetivo de la protección contra fallos a tierra del rotor es detectar los fallos a tierra en el circuito de excitación de las máquinas síncronas. El circuito de campo de excitación está aislado durante las condiciones normales de funcionamiento. El circuito de campo puede estar expuesto a tensiones mecánicas o térmicas anormales debido a vibraciones, sobrecorriente, estrangulamiento del flujo del medio de refrigeración, etc. Esto puede provocar la ruptura del aislamiento entre el devanado de campo y el hierro del rotor en un punto expuesto a una tensión excesiva. Un único fallo a tierra no es muy peligroso y no causa daños inmediatos, porque la corriente de fallo es pequeña debido a la baja tensión. Más peligrosa es una segunda falta a tierra que aparece como una falta de intercirculación del devanado del rotor y provoca un grave desequilibrio magnético y fuertes vibraciones del rotor que provocan graves daños. En el caso de los generadores con anillos rozantes, la resistencia del aislamiento del rotor se reduce a veces debido a la capa de polvo de carbón acumulado que producen las escobillas de carbón. Alcance - Protección contra fallos a tierra del rotor para el circuito de excitación de las máquinas síncronas - Ventajas del producto - Detección de fallos de aislamiento en el circuito de excitación antes de que los cortocircuitos causen daños graves - Características del producto - El dispositivo de inyección REK 510 establece una tensión secundaria de 100 VAC a través de sus condensadores de acoplamiento al circuito del rotor hacia tierra. Para medir esta corriente se conecta un relé de fallo a tierra de tiempo definido.
