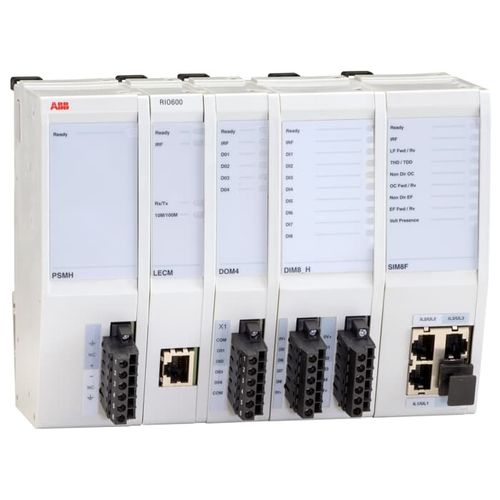

Módulo de E/S digital RIO600

analógicoremotode automatización

RIO600 está diseñado para ampliar las E/S digitales y analógicas de los relés de protección de la serie Relion® de ABB, proporcionar E/S para el dispositivo de automatización de la estación COM600 utilizando la comunicación IEC 61850 y las aplicaciones de automatización de la red La unidad permite la máxima flexibilidad de E/S y proporciona una conectividad IEC 61850 sin fisuras entre las señales binarias y analógicas de la subestación. Una de las ventajas derivadas del uso de RIO600 es que ayuda a simplificar y reducir el cableado dentro de la subestación. En un sistema tradicional de control y protección de subestaciones de media tensión totalmente cableado, se encuentra un extenso cableado de E/S. La unidad RIO600, sin embargo, proporciona estas entradas y salidas adicionales distribuidas dentro de la propia aparamenta. Para las aplicaciones de automatización de la red, RIO600 ofrece la funcionalidad de indicación de paso de falta (FPI). RIO600 permite realizar mediciones precisas de corriente y tensión de la red de media tensión utilizando la tecnología de sensores ligeros de ABB. Basándose en los valores medidos, RIO600 proporciona una indicación de paso de falta direccional y la comunica al sistema de nivel superior mediante Modbus TCP o IEC 61850 GOOSE. RIO600 también permite supervisar el flujo de energía y la calidad de la misma. Con la indicación de faltas a tierra de última generación basada en la admitancia multifrecuencia (MFA), también se pueden detectar de forma fiable las faltas a tierra de tipo transitorio e intermitente, incluso en el caso de redes compensadas y aisladas. La RIO600 incorpora una funcionalidad basada en la tecnología web, que proporciona acceso a los dispositivos y procesos de la subestación a través de una interfaz hombre-máquina basada en un navegador web (WebHMI). Toda la monitorización estándar de la subestación puede manejarse mediante la WebHMI.
