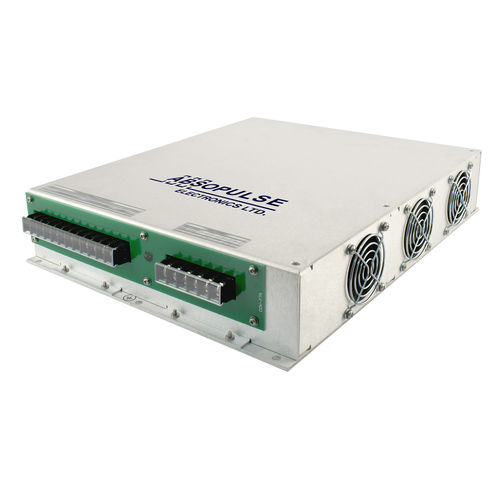

Convertidor DC/DC para aplicaciones ferroviarias HVI 600FR-F7W series

aisladoreguladomontado sobre bastidor

El convertidor DC-DC de alto voltaje de entrada del ferrocarril HVI 600FR-F7W utiliza una topología de diseño probada en el campo para generar una potencia de salida de 600W. La unidad entrega una sola salida de 24Vdc. Acepta una entrada de 750Vcc (rango de 525V a 975Vcc) y es adecuado para sistemas de control de tracción y otras aplicaciones en vehículos de transporte masivo, incluyendo tranvías, metros y trenes ligeros y locomotoras mineras. También es adecuado para hacer funcionar equipos auxiliares en trolebuses. Un diodo de redundancia incorporado opcional permite conectar varias unidades en paralelo para conseguir una mayor potencia de salida o redundancia N+1. El diodo de separación de salida permite aplicaciones de carga de baterías. Cumple los requisitos de la norma EN50155 para los equipos electrónicos utilizados en el material rodante ferroviario. Una fuerte filtración en la entrada y salida asegura que la unidad cumpla con la norma EN50121-3-2. Cumple con las normas EN61000-4-2 (ESD), EN61000-4-3 (Inmunidad RF), EN61000-4-4 (Transiciones rápidas) y EN61000-4-6 (Inmunidad conducida). El diseño se verifica para el aislamiento de entrada a salida de 5600Vdc. Otras características de protección incluyen aislamiento de entrada-salida de 4300Vdc, protección contra polaridad inversa, protección contra sobrecarga, protección térmica y limitación de corriente.
