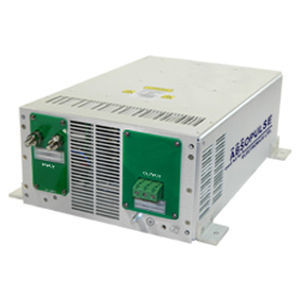

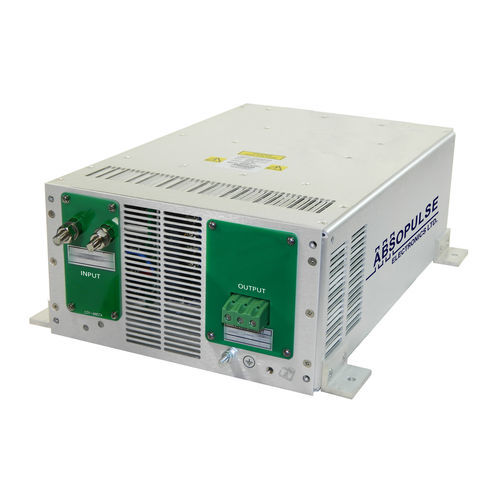

Convertidor DC/DC de aumento de tensión LTH 1K5-12/48-3U4

montado sobre bastidor3Upara equipos de telecomunicaciones

Resumen del producto
El LTH 1K5-12/48-3U4 es una fuente de alimentación DC-DC elevadora (boost) que convierte una entrada de 12Vdc (rango de funcionamiento 10,5–16V) en una salida estable y regulada de 48Vdc a 30A. La unidad está diseñada para cargas de 1500W y dos o más unidades pueden conectarse en paralelo para aumentar la potencia de salida. Es adecuada para una amplia gama de aplicaciones industriales de 12Vdc a 48Vdc, incluidas aplicaciones automotrices (elevar la batería de 12V del vehículo a sistemas auxiliares de 48V), sistemas solares y telecomunicaciones.

Diseño y redundancia
El convertidor está construido con cuatro módulos internos LTH 65F conectados en paralelo mediante diodos de redundancia. Esta construcción modular proporciona redundancia inherente: la falla de un módulo interno provoca aproximadamente una reducción del 25 % en la potencia de salida mientras la unidad permanece operativa. El diseño utiliza un bajo recuento de componentes, componentes con fiabilidad demostrada y gran margen de diseño para contribuir a una larga vida útil.

Protección, EMC y seguridad
La protección electrónica completa incluye aislamiento entrada/salida de 1500Vdc, limitación de corriente de entrada, protección contra inversión de polaridad, limitación de corriente de salida y protección contra cortocircuitos. El filtrado de entrada y salida contribuye a una baja ondulación y ruido de salida. La entrada cumple los requisitos de EN55032 Clase A con amplios márgenes; la Clase B está disponible como opción. El convertidor está diseñado para cumplir EN62368-1 y normas de seguridad equivalentes. El recubrimiento conformal proporciona protección contra la humedad y los contaminantes en suspensión.

Refrigeración, entorno y mecánica
La refrigeración se realiza mediante ventiladores integrados de alta calidad que permiten un funcionamiento en un rango de temperatura de -20°C a +50°C según especificación completa sin reducción de potencia. Se pueden solicitar rangos de temperatura más amplios. El chasis está construido de forma robusta (132 x 244 x 381 mm) para soportar altos niveles de choque y vibración conforme a IEC 61373 Cat 1 A & B.

Especificaciones clave

• Entrada: 12Vdc (rango de funcionamiento 10,5–16V) o personalizada
• Salida: 48Vdc ±0,5V/30A, o personalizada
• 15000W potencia de salida continua
• Dos o más unidades se pueden conectar en paralelo para mayor potencia de salida
• Salida regulada
• Construcción modular que proporciona redundancia inherente
• Refrigeración: ventiladores integrados de alta calidad
• Rango de temperatura de funcionamiento: -20°C a +50°C para especificación completa (sin reducción)
• EMI: EN55032 Clase A (Clase B opcional)
• Diseñado para cumplimiento con EN62368-1 y normas de seguridad equivalentes
• Recubrimiento conformal para protección contra humedad y contaminantes en suspensión
• 80% de eficiencia a plena carga
• Protección electrónica completa
• Montaje chasis 3U4: 132 x 244 x 381 mm (3U) excluyendo bornes y soportes de montaje

Características / especificaciones técnicas

• Modelo: LTH 1K5-12/48-3U4
• Tensión de entrada: 12Vdc nominal (rango de funcionamiento 10,5–16Vdc)
• Tensión de salida: 48Vdc regulada (±0,5V especificado)
• Corriente de salida: 30A nominal
• Potencia de salida diseñada: 1500W (texto del documento); la lista de especificaciones clave incluye 15000W en continua (tal como se indica en la página)
• Operación en paralelo: dos o más unidades permitidas para aumentar la potencia
• Construcción interna: cuatro módulos LTH 65F en paralelo mediante diodos de redundancia
• Comportamiento de redundancia: la falla de un único módulo provoca ~25% de reducción de la salida mientras la unidad permanece operativa
• Aislamiento: 1500Vdc entrada/salida
• Protecciones: limitación de corriente de entrada, protección contra inversión de polaridad, limitación de corriente de salida, protección contra cortocircuitos
• EMI: la entrada cumple EN55032 Clase A (Clase B opcional)
• Normas de seguridad: diseñado para cumplimiento con EN62368-1 y equivalentes
• Eficiencia: ~80% a plena carga
• Refrigeración: ventiladores integrados (aire forzado)
• Temperatura de operación: -20°C a +50°C para especificación completa (sin reducción)
• Mecánica: chasis 3U4 132 x 244 x 381 mm (dimensiones excluyen bornes y soportes)
• Protección ambiental: recubrimiento conformal contra humedad y contaminantes en suspensión
• Choques y vibraciones: chasis robusto conforme a IEC 61373 Cat 1 A & B
