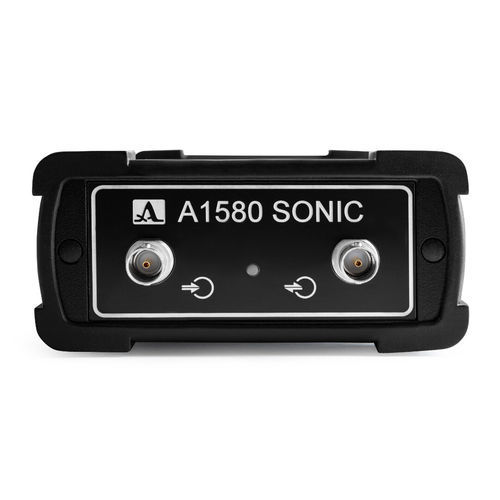

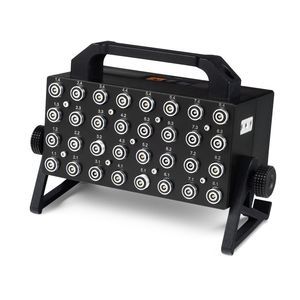

Sistema de adquisición de datos de ultrasonidos A1580 Sonic

sonoropara PND por ultrasonidospara laboratorio

Descripción general
Front-end pulser‑receiver OEM ultrasónico universal y unidad de adquisición de datos de banda ancha, diseñada para uso independiente e integrado en aplicaciones de laboratorio e industriales de ensayo y control. Adecuada para accionar transductores Dry-Point-Contact (DPC) y transductores piezoeléctricos convencionales en un amplio rango de frecuencias. Incluye transferencia de datos inalámbrica y un SDK documentado para integración y desarrollo de aplicaciones a medida.

Aplicaciones

• Mediciones de velocidad de pulso (pulse velocity)
• Adquisición de datos pulse-echo para detección de defectos
• Adquisición de datos sincronizada por posición con manipuladores de inspección
• Adquisición sincronizada en el tiempo con máquinas de ensayo de materiales (tracción, compresión)

Datos técnicos (tabla extraída)
TRANSMISOR
Tensión de salida del transmisor: 200 V
Secuencia de excitación: Meander, 0,5 a 8,0 periodos
Frecuencia de repetición de pulsos: 1 – 3.500 Hz

RECEPTOR
Longitud del vector de adquisición: 128k muestras
Tasas de muestreo (MHz): 1, 10, 25, 50, 100
Frecuencias de filtro (FIR): configurable
Ancho de banda de recepción: 10 kHz – 16 MHz
Rango dinámico del amplificador: 0 a 80 dB
Rango dinámico del atenuador: -20 a 0 dB
Rango de ajuste de ganancia: 0 a 100 dB (paso 1 dB)
Puntos programables DAC: 128k
Rango dinámico DAC: 40 dB
Factor de promediado: 1 a 256

DIMENSIONES Y PESO
Dimensiones del bloque electrónico: 116 × 56 × 230 mm
Peso del bloque electrónico: 0,9 kg
Rango de temperatura de operación: -20 a +45 °C

INTERFACES DE DATOS
Ethernet inalámbrico: IEEE 802.11n (54 Mbit)
Ethernet: 100 Mbit
Entrada de trigger externo: TTL

Kit de entrega

• Unidad electrónica A1580 Sonic (1)
• Adaptador de red con cable 220 V → 15 V (1)
• Cable Ethernet 1,5 m (1)
• Antena Wi‑Fi (1)
• Manual de usuario para kit de integración (SDK) (1)
• Software de inicio "ACS Mathilda" Windows GUI (1)

Documentos
Folleto del producto (PDF) disponible para el A1580 Sonic.

Características / especificaciones técnicas

• Salida transmisor 200 V; excitación meander 0,5–8,0 periodos; frecuencia de pulsos 1–3.500 Hz
• Ancho de recepción 10 kHz–16 MHz; tasas de muestreo hasta 100 MHz; longitud de vector 128k muestras
• Rango dinámico amplificador 0–80 dB; atenuador -20–0 dB; ganancia ajustable 0–100 dB (paso 1 dB)
• DAC programable (128k puntos, rango 40 dB); factor de promediado 1–256
• Interfaces: inalámbrica IEEE802.11n y Ethernet 100 Mbit; trigger externo TTL
• Bloque electrónico compacto 116 × 56 × 230 mm; peso 0,9 kg; funcionamiento -20 a +45 °C
• Incluye SDK y aplicación Windows GUI de inicio para integración
