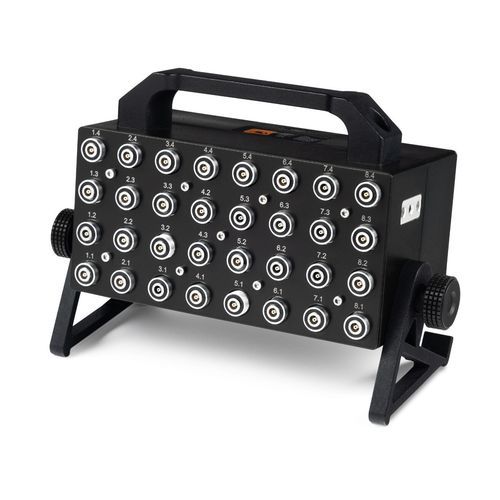

Sistema de adquisición de datos de ultrasonidos A1052

32 canalesportátilpara PND por ultrasonidos

Resumen
El A1052 MultiSONIC es una unidad de adquisición de datos ultrasónica de 32 canales diseñada para uso autónomo e integrado en aplicaciones de medición y ensayos en laboratorio e industria. Los 32 canales emisores y receptores individuales son adecuados para accionar transductores Dry-Point-Contact. El equipo dispone de baterías Li‑Ion extraíbles, interfaz de datos inalámbrica para mediciones con alta relación de tiempo encendido/apagado y un bloque electrónico compacto para uso portátil.

Software / SDK
Un SDK bien documentado permite desarrollar software de inspección a medida. Hay aplicaciones demo gratuitas para smartphone, tableta y PC disponibles para descargar. Un kit de integración para el desarrollo de software por parte del usuario está disponible bajo petición.

Aplicaciones

• Ensayos de velocidad de pulso (Pulse velocity testing)
• Adquisición de datos impulso-eco
• Adquisición sincronizada por posición con manipuladores de inspección externos
• Adquisición sincronizada por tiempo con máquinas de ensayo de materiales (tracción, compresión)

Contenido de la entrega

• Unidad electrónica A1052 MultiSONIC con 32 canales — 1 ud
• Batería Li‑Ion extraíble, en el interior de la unidad electrónica — 6 uds
• Cargador de red — 1 ud
• Enchufes de alimentación (US/UK/EU) — 1 de cada
• Cable USB-C de alimentación — 1 ud
• Cable USB-A a USB-C — 1 ud
• Destornillador Hex-Plus 2.0 — 1 ud
• Certificado de garantía — 1 ud
• Manual de instrucciones — 1 ud
• Software demo gratuito para smartphone/tableta/PC — para descargar
• Kit de integración para desarrollo de software por el usuario — bajo petición

Especificaciones técnicas

• TRANSMISOR — Número de canales de transmisión: 32
• Voltaje de salida del transmisor: ±200 V (400 Vpp)
• Secuencia de excitación (períodos): Meander, 0,5 a 5,0
• RECEPTOR — Número de canales de recepción: 32
• Longitud de adquisición de datos: 128k muestras
• Tasa de muestreo: 1 MHz, 4 MHz
• Frecuencias de filtrado (FIR): HF 10, 20, 40, 100 kHz; LF 350 kHz
• Ancho de banda de recepción: 20 – 250 kHz
• Rango dinámico del amplificador: 0 a 60 dB
• Rango dinámico de la función DAC: 40 dB
• Factor de promediado: 1 a 256
• ALIMENTACIÓN — Fuente de energía: batería intercambiable
• Tiempo de operación de la batería (min): 8 h
• Tiempo de carga de la batería: 2,5 h
• Alimentación externa: DC 15 V, 4 A; AC 110–250 V
• INTERFACES DE DATOS — Ethernet inalámbrico 54 Mbit; IEEE 802.11n (WiFi)
• DIMENSIONES Y PESO — Dimensiones del bloque electrónico: 200 x 125 x 100 mm (7,9 x 4,9 x 3,9 inch)
• Peso del bloque electrónico: 2,4 kg / 5,5 lb
