Tarjeta E/S digital PCIe-7360

PCIeconfigurableprogramable

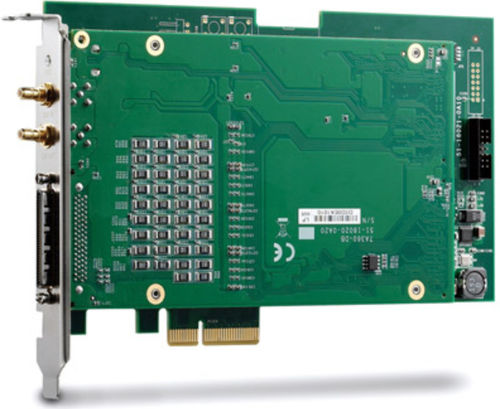

La PCIe-7360 de ADLINK es una tarjeta de E/S digital de alta velocidad con 32 líneas de E/S paralelas bidireccionales. La velocidad de datos de hasta 400 MB/s está disponible a través de la interfaz x4 PCI Express®. La velocidad de reloj puede soportar hasta 100 MHz de reloj interno o 200 MHz de reloj externo, ideal para aplicaciones de adquisición o intercambio de datos digitales de alta velocidad y gran escala, como captura de imágenes digitales, reproducción de vídeo y pruebas de circuitos integrados. Configuración de puertos de E/S y cambio de nivel El PCIe-7360, en el estado de encendido inicial de las líneas de E/S de 32 canales a bordo, son líneas de entrada. Las líneas de E/S de 32 canales son bidireccionales y pueden dividirse en cuatro grupos, cada uno con 8 canales y configurables individualmente como puerto de entrada o de salida. El PCIe-7360 también admite niveles lógicos seleccionables por software de 1,8 V, 2,5 V y 3,3 V, con los cuatro grupos coincidiendo con el nivel lógico elegido. En el modo de salida digital, las salidas son triestadas cuando las líneas de salida digital están deshabilitadas. La dirección de E/S y los niveles lógicos programables proporcionan una interfaz flexible para los dispositivos bajo prueba (DUT). Velocidad máxima de transferencia de datos El PCIe-7360 admite una velocidad de transferencia de hasta 400 MB/s con un ancho de datos de 32 bits a una frecuencia de reloj interna máxima de 100 MHz o un ancho de datos de 8/16 bits a una frecuencia de reloj externa máxima de 200 MHz. La combinación de DMA disperso-reunido, FIFO de 8 k muestras y la interfaz PCI Express® x4 garantizan que no se produzcan pérdidas de datos durante el procesamiento sostenido de datos a alta velocidad. Retardo de fase El PCIe-7360 dispone de desfase del reloj de muestreo externo o de la exportación del reloj de muestreo interno, lo que optimiza los tiempos de adquisición/generación en aplicaciones de transferencia de datos a alta velocidad.
