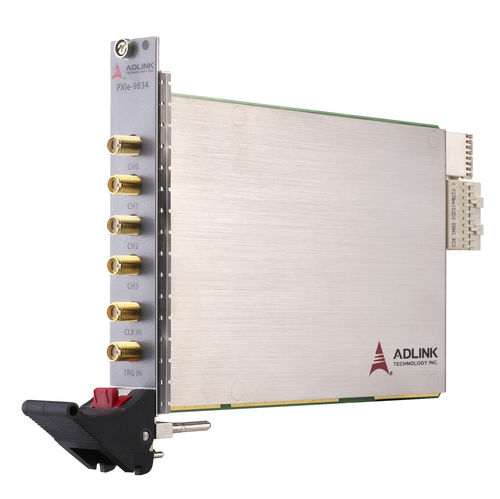

Digitalizador/osciloscopio 4 canales PXIe-9834

analógico16 bitsPCI Express

El digitalizador PXIe-9834 PXI Express de ADLINK proporciona una adquisición de datos de alta velocidad y calidad con cuatro canales de entrada que admiten un muestreo de hasta 80MS/s y una resolución de datos de 16 bits. Esto permite la grabación simultánea de señales en todos los canales sin retardo de fase entre canales.El PXIe-9834 dispone de entrada de disparo digital externo y dispara desde la ranura de temporización del sistema PXIe y el reloj de referencia del chasis PXIe, lo que facilita la grabación de un alto número de canales simultáneos de 8, 12, 16 y 20 canales. El PXIe-9834 también está equipado con 1 GB de memoria integrada para el almacenamiento de datos antes de transferirlos a la memoria del sistema. El bus de datos PCI Express x4 Gen1 tiene suficiente ancho de banda para la transmisión directa de datos ADC al sistema, si es necesario. El PXIe-9834 cuenta con un front-end analógico con un rango de entrada flexible de ±10V (solo 1MΩ), ±5V, ±1V y ±0,5V junto con una impedancia de entrada de 50Ω o 1MΩ seleccionable por software. Con su sofisticado diseño y calibración, el front-end analógico proporciona una alta precisión, bajo ruido y alto rendimiento de rango dinámico, por lo que no sólo es adecuado para la medición precisa de señales de CC, sino también para el análisis de señales de CA. El PXIe-9834 es perfecto para una amplia gama de aplicaciones, como la adquisición de señales de radar, la detección de fibra óptica y el análisis de señales de potencia.
