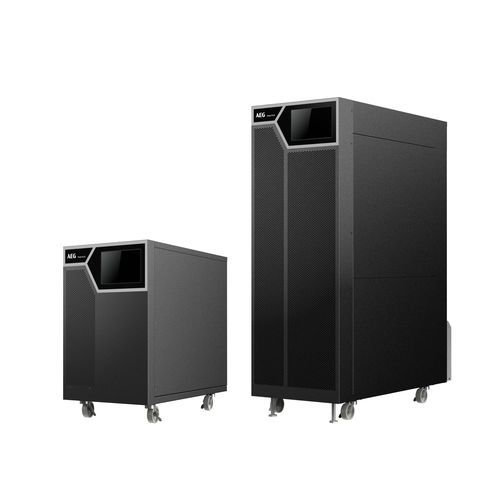

Ondulador UPS de doble conversión Protect Plus S400

trifásicolitioVRLA

Descripción general
Protect Plus S400 es un UPS on-line sin transformador que ofrece una huella compacta y configuraciones flexibles. Con tecnología de doble conversión full IGBT (VFI-SS-11), proporciona bajo THDi de entrada y factor de potencia de entrada cercano a la unidad. El sistema dispone de modo ECO, alcanzando eficiencias > 99%. Protect Plus S400 está diseñado para aplicaciones críticas que requieren calidad de energía elevada, eficiencia de consumo, disponibilidad y espacio de instalación/servicio limitado. Combina elevada potencia de carga de batería y diseño compacto para proteger cargas sensibles.

Beneficios

• Acceso frontal a los componentes principales para una instalación, operación y mantenimiento sencillos; ampliación en paralelo fácil
• Factor de potencia de salida unitario: 1 kVA = 1 kW
• Cargador de alta capacidad para tiempos de respaldo prolongados según la configuración de baterías
• Ahorros en espacio, cableado y dispositivos de protección, y gestión de energía optimizada
• Control completo y ajuste de parámetros mediante pantalla HMI intuitiva

Características

• Arquitectura full IGBT sin transformador
• Clasificación VFI-SS-11
• Factor de potencia de salida hasta 1
• Eficiencia AC/AC > 95% (VFI) y > 99% en modo VFD (ECO)
• Soluciones de batería flexibles: VRLA y Litio*
• Alta MTBF y bajo MTTR
• Operación en paralelo hasta 4 unidades
• Gestión optimizada de baterías
• Opción de convertidor de frecuencia
• Amplia gama de opciones

Puntos destacados
CAPACIDAD: 20-80 kVA
FÁSICOS DE ENTRADA: 3PH+N+G
TENSIÓN DE ENTRADA: 380 / 400 / 415 V
FÁSICOS DE SALIDA: 3PH+N
TENSIÓN DE SALIDA: 380 / 400 / 415 V

Accesorios

• Mecánicos: accesorio IP21 para 20-40K; accesorio IP21 para 60-80K
• Comunicaciones: AEG Network Card; S400 ModBus Card; S400 Relay Card; sensor de temperatura de batería S400

Especificaciones técnicas

• Capacidad: 20 - 80 kVA
• Fases de entrada: 3PH + N + G
• Tensión de entrada (nominal): 380 / 400 / 415 V
• Fases de salida: 3PH + N
• Tensión de salida (nominal): 380 / 400 / 415 V
• Potencias nominales (kVA / kW) variantes: 20/20, 30/30, 40/40, 60/60, 80/80
• Dimensiones (An x Pr x Al mm): 20 kVA = 330 x 700 x 525 mm; 30 kVA y 40 kVA = 330 x 772 x 977 mm; 60 kVA y 80 kVA = 330 x 772 x 977 mm
• Peso (kg): 20 kVA = 45 kg; 30 kVA = 48 kg; 40 kVA = 48 kg; 60 kVA = 96 kg; 80 kVA = 96 kg
• Rango de tensión (V) (ph-n / ph-ph): 116 ÷ 190 / 200 ÷ 329 @ 50% carga; 190 ÷ 276 / 329 ÷ 478 @ 100% carga
• Tensión nominal de bypass: 230 V (fase a neutro) / 400 V (fase a fase)
• Frecuencia: 50 / 60 Hz
