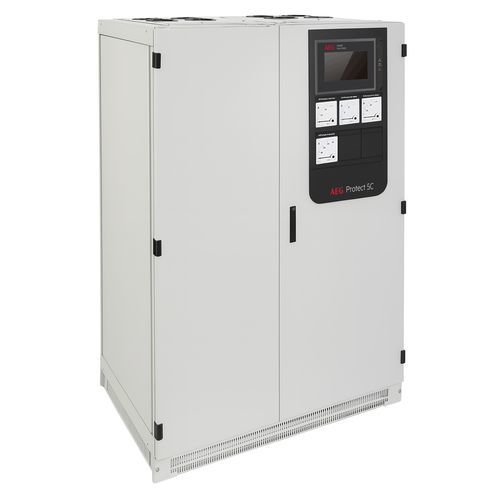

Ondulador UPS online Protect 5C

de doble conversiónmonofásicotrifásico

Resumen del producto
La serie Protect 5C es un SAI online de doble conversión diseñado para proporcionar energía continua y regulada a instalaciones críticas industriales y comerciales. El control digital basado en DSP y las opciones de comunicación permiten una operación estable y supervisión remota en entornos eléctricos adversos.

Puntos destacados

• Grado industrial: Diseñado para entornos exigentes y funcionamiento continuo.
• Configuración flexible: Diseño orientado al servicio para mantenimientos rápidos.
• Control digital inteligente: Regulación DSP con múltiples interfaces de comunicación para supervisión remota.
• Grado de protección: IP20 de serie, opción IP43 para mayor protección frente a polvo y agua.
• Opciones de salida: 3 fases 380/400/415 VAC o 1 fase 220/230/240 VAC.

Beneficios

• Adecuado para entornos eléctricos hostiles
• Alta tolerancia a cortocircuitos
• Expansión de capacidad modular y flexible
• Alta capacidad de sobrecarga
• Operación y monitorización intuitivas
• Mayor vida útil mediante gestión inteligente de baterías

Características

• Factor de potencia de salida 0,9
• Tecnología de control DSP moderna
• Bajo nivel de ruido
• Respuesta dinámica muy rápida
• Diseño a prueba de cortocircuitos en salida
• IHM multilingüe con gran pantalla táctil a color
• Comunicaciones múltiples: Modbus RTU/TCP, SNMP (opt.), IEC61850 (opt.)
• Fácil expansión en paralelo de capacidad
• Conductos de disipación térmica eficientes
• Aislamiento galvánico entrada/salida
• Diseño específico de placas de protección
• Gestión inteligente de baterías
• Compatibilidad con varias tecnologías de baterías (Plomo, Ni‑Cd, Li‑ion, SMC) y tensiones

Especificaciones técnicas

• Modelo: Protect 5C
• Capacidad / Potencia: 10 – 200 kVA
• Tensión nominal de entrada (rectificador): 3 x 400 V (3 x 380 V, 3 x 415 V; otros bajo petición)
• Salida: 380/400/415 VAC 3 fases o 220/230/240 VAC 1 fase
• Tensiones CC (nominales del rectificador): 108 V, 216 V, 384 V
• Tipo de rectificador: 6-pulse (estándar) / 12-pulse (opcional)
• Rangos de entrada CC del inversor: 108 V (86–140 V); 216 V (170–279 V); 384 V (307–499 V)
• Tensión nominal inversor @3-fases: 3 x 400 V (3 x 380 V, 3 x 415 V; otros bajo petición)
• Tensión nominal inversor @1-fase: 220 V / 230 V / 240 V (otros bajo petición)
• Respuesta estática de tensión de salida: < ±1%
• Respuesta dinámica de tensión de salida: < ±3%
• Tiempo de recuperación: ≤ 20 ms
• Factor de potencia a carga nominal: 0,9
• Capacidad de sobrecarga: 150% durante 1 min; 125% durante 10 min
• Grado de protección: IP20 (opción hasta IP43)
• Temperatura de funcionamiento: -10°C a 40°C (sin derating)
• IHM: pantalla táctil a color 7"; 3 LED para estado y alarma
• Comunicaciones / protocolos: Modbus RTU, Modbus TCP/IP (opcional), SNMP (opcional), IEC61850 (opcional)
• Tecnologías de baterías soportadas: Plomo, Ni‑Cd, Li‑ion, SMC (múltiples tensiones)
