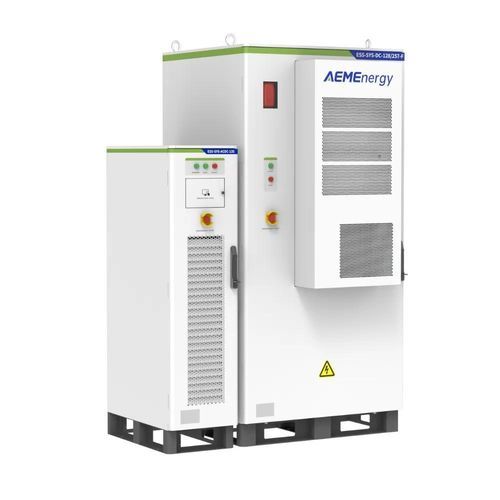

Sistema de almacenamiento de energía de fosfato de hierro-litio SyncPower C&I BESS+PCS

compactofuera de redrefrigerado por aire

Descripción
Diseñado con una arquitectura modular para cumplir los requisitos del mercado internacional, el C&I BESS integra armarios de baterías LiFePO4 con un sistema de conversión de potencia (PCS) de alta eficiencia. Los armarios ESS-SYS emplean celdas de alta capacidad, un sistema avanzado de gestión de baterías (BMS), gestión térmica inteligente y protecciones de seguridad multicapa para proporcionar almacenamiento de energía eficiente y fiable en aplicaciones comerciales, industriales y de energías renovables. El PCS admite operación en paralelo de múltiples unidades y puede conectarse a varios armarios de baterías para permitir despliegues escalables.

Características clave

• Instalación flexible: disposición integrada de carga/descarga que permite la colocación lado a lado de los armarios.
• Protección avanzada: lógica de protección inteligente y enclavamientos de seguridad para una operación más segura.
• Química segura: celdas LiFePO4 con características térmicas estables.
• Huella compacta: elevada densidad energética por armario para minimizar el espacio en sitio.

Especificación del armario de baterías de almacenamiento de energía (múltiples modelos)
Product Model : ESS-SYS-DC-128/257-F | ESS-SYS-DC-64/129-F | ESS-SYS-DC-56/113-F | ESS-SYS-DC-48/96-F | ESS-SYS-DC-40/80-F
Battery type : LiFePO4
Cycle life : ≥ 6000 cycles (100% DOD charge/discharge, 25 ± 2 °C, EOL 80%)
C/D-rate : 0.5C/P@25℃
Profundidad de descarga : 90% DOD
Energía nominal : 257.228 kWh (0.5P,25±2℃) | 129 kWh (0.5P,25±2℃) | 113 kWh (0.5P,25±2℃) | 96 kWh (0.5P,25±2℃) | 80 kWh (0.5P,25±2℃)
Tensión nominal : 819.2 V | 409.6 V | 358.4 V | 307.2 V | 256 V
Rango de tensión : 716.8-908.8 V | 358.4-454.4 V | 313.6-397.6 V | 268.8-340.8 V | 224-284 V
Tipo de celda : LFP 3.2 V / 314 Ah
Modo de conexión de baterías : 1P256S | 1P128S | 1P112S | 1P96S | 1P80S
Modo de conexión PACK : 1P16S
Precisión estimación SOE : <5%
Máx. diferencia de temp. terminal : 3.5 ℃
Eficiencia ida y vuelta : 95%
Ruido : <75 dB
Nivel de protección : IP55
Temperatura de funcionamiento : -20 ℃ a +55 ℃
Humedad de funcionamiento : 0–95% (sin condensación)
Altitud : 4000 m (derating por encima de 2000 m)
Protección contra incendios : sistema a base de aerosol
Control térmico : refrigeración por aire inteligente
Dimensiones : 1150 × 1100 × 2400 mm
Peso : 2414 kg | 1522 kg | 1408 kg | 1294 kg | 1220 kg
Grado anticorrosión : C3
Diseño de seguridad : diseño a prueba de explosiones y dispositivo de alivio de explosión
Interfaz de comunicación : RS485, CAN, Ethernet
Protocolos de comunicación : CAN, Modbus RTU, Modbus TCP

Sistema de conversión de potencia (modelo de ejemplo)
Product Model : ESS-SYS-ACDC-135
Potencia nominal (kW) : 135
Tensión nominal (V) : AC 400 V
Corriente nominal (A) : 195
Frecuencia nominal (Hz) : 50 / 60 (±0.2)
THDi : < 3%
Factor de potencia : 1.0 lead ~ 1.0 lag
Configuración AC : 3W + N + PE
Rango tensión DC (Vdc) : 716.8 – 908.8
Corriente DC nominal (A) : 176
Nivel de ruido (dB) : ≤ 75
Temperatura de operación : –20 ℃ a +45 ℃
Método de refrigeración : refrigeración por aire inteligente
Humedad relativa : 95% (sin condensación)
Altitud máx. : 4000 m (derating por encima de 2000 m)
Dimensiones (An × Al × Pr) : 450 × 900 × 1800 mm
Tiempo de conmutación red/fuera de red (ms) : < 10 (STS)
Pantalla : pantalla táctil
Interfaces de comunicación : RS485 / LAN
E/S reservadas : DO / DI

Especificaciones técnicas

• Química de la batería: LiFePO4
• Ciclos de vida: ≥ 6000 cycles (100% DOD, 25 ± 2 °C, EOL 80%)
• C/D-rate: 0.5C
• Profundidad de descarga: 90% DOD
• Eficiencia ida y vuelta: 95%
• Clase de protección: IP55
• Rango temperatura operación (armario batería): -20 ℃ a +55 ℃
• Rango temperatura operación (PCS): -20 ℃ a +45 ℃
• Refrigeración: refrigeración por aire inteligente
• Ruido: <75 dB
• Comunicación: RS485, CAN, Ethernet; protocolos: CAN, Modbus RTU, Modbus TCP
• Altitud máx: 4000 m (derating por encima de 2000 m)
• Dimensiones (armario batería): 1150 × 1100 × 2400 mm
• Peso indicativo: de 1220 kg a 2414 kg según el modelo
• Seguridad: diseño a prueba de explosiones y alivio de explosión; supresión de incendios por aerosol
• Ejemplo PCS: ESS-SYS-ACDC-135 — 135 kW, AC 400 V, rango DC 716.8–908.8 Vdc, pantalla táctil
