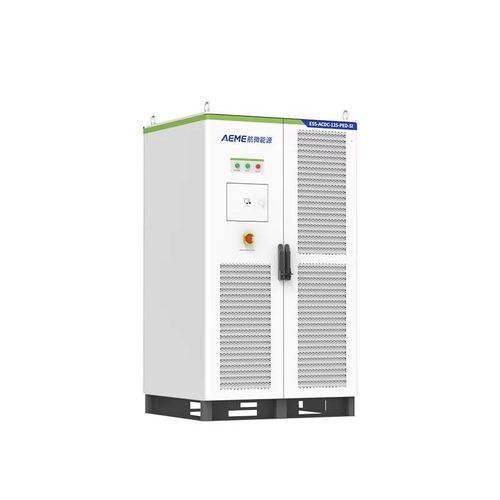

Sistema de almacenamiento de energía compacto ESS-ACDC-125-PED-SI

fuera de redtrifásicorefrigerado por aire

Descripción del producto
El ESS-ACDC-125-PED-SI es un sistema integrado de conversión PV–almacenamiento–diésel que combina funciones de inversor fotovoltaico, convertidor para almacenamiento en baterías e interfaz opcional para generador diésel. Diseñado para microredes industriales y cargas críticas, admite prioridad de consumo PV, recorte de picos, relleno de valles, suministro híbrido multisource y conmutación rápida entre red y modo aislado para mantener el suministro continuo.

Características clave

• Instalación flexible: diseño en armario integrado que permite montaje lado a lado para un despliegue compacto.
• Gestión digital: control y supervisión inteligentes integrados con pantalla táctil e interfaces de comunicación para la gestión durante todo el ciclo de vida.
• Conexión paralela escalable: admite hasta 4 unidades en modo aislado y hasta 8 unidades en modo conectado a red para expansión modular.
• Alto rendimiento de conversión: huella compacta y alta eficiencia del PCS para maximizar el rendimiento energético del sistema.
• Interfaces opcionales: integración con generador diésel, entradas PV MPPT (1 o 4 canales) y soporte STS (conmutador estático).

Especificaciones técnicas

• Modelo: ESS-ACDC-125-PED-SI
• Potencia aparente: 110 kVA
• Potencia nominal: 100 kW
• Tensión CA nominal: 400 V
• Rango tensión CA (red): 360 V - 440 V; fuera de red: 400 V ±5%
• Frecuencia nominal: 50/60 Hz
• Corriente armónica (AC): <3% (THDi) / THDu ≤5%
• Factor de potencia: 0,9 antes - 0,9 después
• Formato de corriente alterna: 3W+N+PE
• Corriente de salida (fuera de red): 152 A
• Capacidad de sobrecarga: 110% 10 min / 120% 1 min
• Entrada CC (batería): rango de tensión 680 V - 900 V; corriente nominal 150 A
• Fotovoltaica (opcional): V_oc máx. 950 VDC; rango MPPT 200 V - 900 VDC; canales MPPT 1 o 4; opciones de potencia PV 60 / 120 / 240 kW
• Acceso a generador diésel (opcional): entrada CA 260 Vac - 530 Vac (3L+PE); frecuencia 45 Hz - 65 Hz; factor de potencia de entrada ≥0,99; eficiencia a plena carga >95%; THD de entrada <5%; opciones de potencia 40 kW / 80 kW
• STS (opcional): potencia nominal 200 kW; tensión CA 400 V/230 V (-20%~15%); frecuencia 50/60 Hz (±5 Hz); potencia AC máx. 220 kVA; corriente máx. 330 A
• Ruido: ≤75 dB(A)@1m
• Temperatura de funcionamiento: -20°C a +45°C
• Refrigeración: refrigeración por aire inteligente
• Humedad relativa: hasta 95% (sin condensación)
• Altitud: reducción de potencia por encima de 2.000 m
• Tiempo de conmutación en línea/fuera de línea: <10 ms (STS)
• Pantalla / Comunicación: pantalla táctil, RS485 / LAN; reservas DO/DI

Aplicaciones e integración

• Microrredes industriales, sitios industriales remotos y sistemas insulares.
• Alimentación de respaldo para instalaciones críticas, sitios de telecomunicaciones y campamentos de obra.
• Instalaciones híbridas renovables que combinan PV, almacenamiento en batería y generadores diésel con control digital centralizado.
• Servicios de integración: evaluación de sitio, escalado en paralelo y puesta en marcha de diésel/PV.
