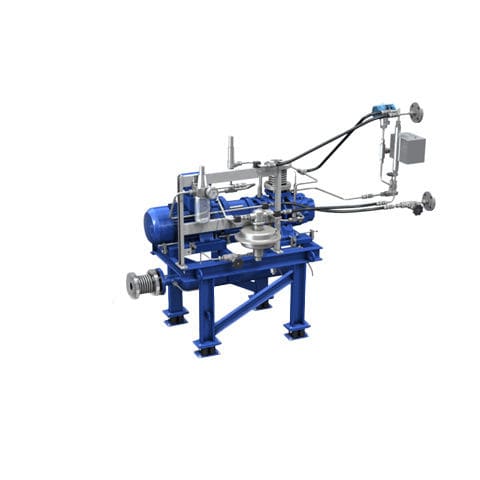

Grupo compresor para gas de hidrógeno GMD

de gasde airede lóbulos

Descripción del producto
La serie GMD de AERZEN es una solución universal, estanca al gas, para el rango de baja presión. Equipada con acoplamiento magnético hermético, ofrece un concepto de sellado de bajo mantenimiento eliminando los sistemas de bloqueo de sellado del eje. La separación entre el lado del aceite y el lado del proceso se consigue mediante un sello especial de anillo de pistón. El diseño robusto de dos lóbulos permite presiones de proyecto de hasta 7,0 bar(g). Dieciséis tamaños cubren un amplio abanico de condiciones de operación.

Características principales

• Acoplamiento magnético hermético para sellado estanco (bajo mantenimiento)
• Separación aceite/espacio de impulsión mediante sello de anillo de pistón / juntas PEEK o en fundición
• Compresión sin aceite de gases de proceso
• Máquina robusta de dos lóbulos, presión máx. 7,0 bar(g)
• 16 tamaños disponibles para distintas aplicaciones

Datos técnicos (resumen)
Caudal volumétrico: 30 a 11.000 m³/h
Elevación de presión (Δp): 150 a 1.000 mbar
Medio: gases de proceso
Funcionamiento: sin aceite
Presión máxima de servicio: 7,0 bar(g)

Aplicaciones
Los impulsores de gas de proceso de AERZEN se emplean en múltiples industrias y aplicaciones clave:

• Gases industriales: separación de aire
• Extracción y almacenamiento de petróleo y gas: recuperación de gas (VRU), descarbonización / recuperación terciaria de petróleo
• Industria química: gas circular de acetileno
• Petroquímica y refinerías: etileno, propileno, olefinas (compresión de gas de alimentación); butadieno (destilación extractiva)
• I+D industrial: procesos en circuito (gases inertes y gases de purga)
• Industria del vidrio: inyección de oxígeno (horno de fusión), atmósferas protectoras para baño de estaño (hidrógeno, nitrógeno)

Construcción y materiales
Carcasas en fundición de grafito esferoidal o en acero inoxidable, con bridas redondas y sellado por juntas tóricas.

Sellado de eje
Estándar: acoplamiento magnético hermético (bajo mantenimiento). Opcional: sello mecánico doble actuado lubricado con aceite con refrigeración por termosifón para pares elevados (≥ 600 Nm).

Características de flujo y accionamiento
Dirección de flujo: vertical hacia abajo. Accionamiento: acoplamiento directo al motor (B35 para acoplamiento magnético o B3 para el sello mecánico alternativo).

Resumen / aspectos destacados

• Concepto de sellado prácticamente sin mantenimiento mediante acoplamiento magnético
• Separación entre aceite y proceso (anillos de pistón / opción de gas de barrera)
• Operación sin aceite para gases de proceso
• Presión máxima 7,0 bar(g) conforme a normas aplicables
• 16 tamaños para ajuste a la aplicación

Especificaciones técnicas

• Tipo: soplante de lóbulos rotativos
• Elevación de presión (Δp): 150 a 1.000 mbar
• Caudal volumétrico: 30 a 11.000 m³/h
• Medio: gases de proceso
• Funcionamiento: sin aceite
• Presión máx. de servicio: 7,0 bar(g)
• Materiales carcasa: fundición de grafito esferoidal o acero inoxidable
• Opciones de accionamiento: acoplamiento directo al motor (B35 para acoplamiento magnético / B3 para sello mecánico)
• Sellado de eje: acoplamiento magnético o sello mecánico doble (lubricado con aceite) con refrigeración por termosifón
• Tamaños disponibles: 16
