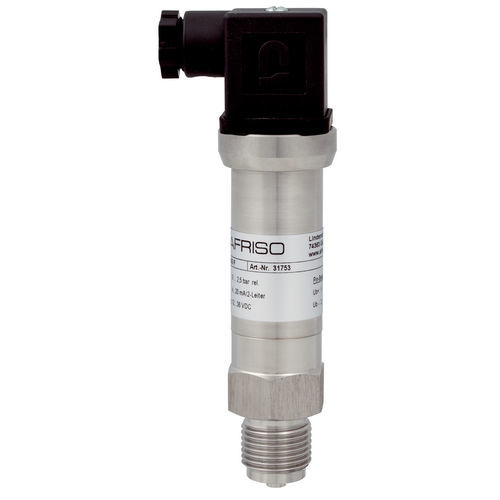

Transductor de presión relativa DMU 05 P

piezorresistivode silicio4-20 mA

Versión de precisión con excelentes prestaciones de medición Para aplicaciones que requieren una precisión de medición superior y estabilidad a largo plazo Opciones: Versión ATEX o interfaz RS 232 Aplicación Para la medición electrónica de la presión en aplicaciones que requieren una gran precisión de medición y estabilidad a largo plazo, como la ingeniería de procesos, el tratamiento de aguas, las aplicaciones de laboratorio, así como las mediciones de consumo de gas y energía térmica. Descripción Los transductores de presión convierten la presión física en una señal eléctrica proporcional a la presión. El DMU 05 P está equipado con una célula de medición piezorresistiva de silicio rellena de aceite. Los transductores de presión inteligentes DMU 05 P están equipados con una electrónica de amplificación digital (microprocesador y convertidor A/D de 16 bits). El DMU 05 P compensa activamente las desviaciones específicas del sensor (no linealidad y error de temperatura), lo que permite unas características de medición superiores. DMU 05 P también puede suministrarse con RS 485 Modbus RTU digital opcional para ajustar el offset, el rango y la amortiguación. Datos técnicos Precisión de medición Desviación de la curva característica según IEC 60770 - calibración del punto límite (no linealidad, histéresis, repetibilidad) Rango de medición Véase la tabla de pedidos Características dinámicas Tiempo de respuesta < 5 ms Conexión a proceso G½B EN 837-1/7.3 G½B DIN 3852 tipo E con diafragma saliente Material Carcasa Acero inoxidable 316 L Conexión de presión: Acero inoxidable 316 L Diafragma: Acero inoxidable 316 L Junta: FKM (Viton) Líquido de transmisión de presión Aceite de silicona Tensión de alimentación CC 12 - 36 V Señal de salida 2 hilos, 0/4-20 mA Carga RMax = [(UB - UBMin)/0,02 A] Ω Entrada de corriente < 25 mA Protección eléctrica
