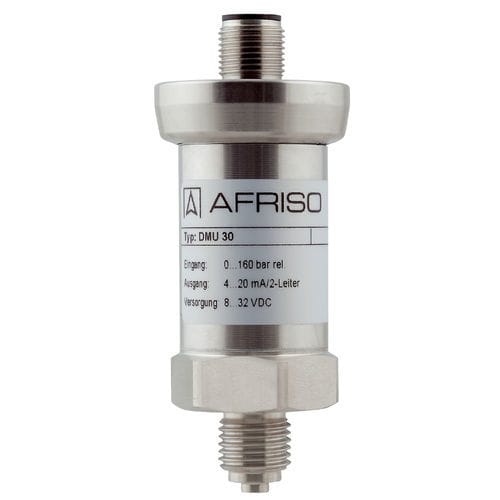

Transductor de presión 4-20 mA DMU 30

2 hilosconector M1232 V CC

Adecuado para sobrecargas elevadas Insensible a los picos de presión Versión Ex (opcional) Aplicación Para la medición electrónica de la presión en máquinas e instalaciones con gases técnicos (p. ej., oxígeno, sin aceite, sin grasa) y para el uso en aplicaciones con hidrógeno. Descripción Los transductores de presión convierten la presión física en una señal eléctrica proporcional a la presión. El DMU 30 está equipado con una célula de medición soldada de acero inoxidable. Datos técnicos Precisión de medición Desviación de la curva característica según IEC 60770 - calibración del punto límite (no linealidad, histéresis, repetibilidad) Rango de medición Véase la tabla de pedidos Banda de error de temperatura ≤ ± 0,2 % FSO/10 K En rango compensado -25/+85 °C Características dinámicas Tiempo de respuesta: ≤ 10 ms Conexión a proceso G¼B (EN 837-1/7.3) G½B (EN 837-1/7.3) ¼-18 NPT Material Carcasa Acero inoxidable 316 L Conexión de presión: Acero inoxidable 316 L Diafragma: Acero inoxidable 316 L Junta: Sin (soldada) Grado de limpieza: Versión sin aceite ni grasa, según ISO 15001 Partículas residuales: Sin partículas > 100 µm (con referencia a 10 dm2) Grasa residual: Contenido residual de grasa < 0,2 mg/dm2 Tensión de alimentación Versión estándar: DC 8 - 32 V Versión Ex: DC 10 - 28 V Señal de salida 4-20 mA, 2 hilos Carga RMax = [(UB - UBMin)/0,02 A] Ω Entrada de corriente < 25 mA Protección eléctrica A prueba de cortocircuitos y protegida contra polaridad inversa Conexión eléctrica M12 x 1, 4 polos, Salida de cable con cable de PVC Grado de protección IP 67 (EN 60529) Conformidad CE Directiva CEM 2014/30/UE Directiva RoHS 2011/65/UE Directiva sobre equipos a presión 2014/68/UE
