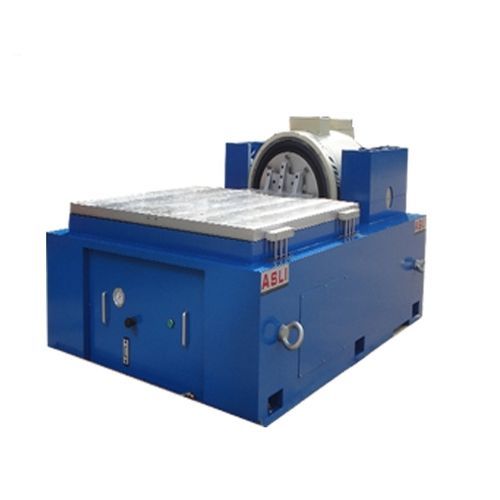

Excitador electrodinámico enfriado por aire ES series

Descripción breve
MIL-STD-810G especifica métodos de ensayo ambientales; la serie de agitadores electrodinámicos ES reproduce perfiles de vibración y choque de transporte y operación y admite el Método 514 de MIL-STD-810G así como perfiles IEC/ISO/ASTM.

Resumen del producto
Sistema de agitador electrodinámico IEC/ISO/ASTM para ensayos sinusoidales, aleatorios de banda ancha y espectro de respuesta de choque en tres ejes X/Y/Z. Construido con circuito magnético doble, guiado lineal por rodillos y aislamiento por trunnion. Aplicable en laboratorios de investigación, organismos de certificación y centros de I+D de materiales para aparatos eléctricos y componentes industriales.

Agitador electrodinámico — Parámetros principales

• ES-3 — Fuerza nominada sinusoidal: 3.000 N; fuerza random: 3.000 N; frecuencia: 3–3.500 Hz; desplazamiento pico a pico: 25 mm; carga máx.: 100 kg; bobina móvil: 3,5 kg; Ø bobina 150 mm.
• ES-6 / ES-6a — Fuerza nominada: 6.000 N; frecuencia: 3–3.500 Hz; desplazamiento: 25–51 mm; carga máx.: 180–250 kg; Ø bobina 230 mm.
• ES-10 — Fuerza nominada: 10.000 N; frecuencia: 3–3.000 Hz; desplazamiento: 51 mm; carga máx.: 270 kg; Ø bobina 240 mm.
• ES-20 a ES-60 — Fuerzas nominadas de 20.000 N a 60.000 N; rangos de frecuencia típicos 3–2.700/2.800/3.000 Hz; cargas máx. 300–750 kg; Ø bobina hasta 450 mm.
• ES-100 — Fuerza sinus/aleatoria: 100.000 N; frecuencia: 3–2.500 Hz; desplazamiento: 51 mm; carga máx.: 1.000 kg; bobina móvil ~90 kg; Ø bobina 450 mm.

Expansores horizontales — Serie LT

• LT0303 — tamaños de bancada 300×300 (espesores 22/26/30 mm); rangos de frecuencia 5–1.000 / 5–1.500 / 5–2.000 Hz; pesos piezas móviles 6,6–9,0 kg.
• LT0404 — bancadas 400×400 (22/26/30 mm); frecuencias 5–1.000 / 5–1.400 / 5–2.000 Hz; pesos 11,2–16,0 kg.
• LT0505, LT0606, LT0707 — bancadas 500×500 a 700×700 mm; cobertura y pesos escalables según DUT.

Expansores verticales — Serie VT

• VT300 / VT400 / VT500 / VT600 — bancadas Ø300–Ø600 mm; frecuencias máximas hasta 2.000 Hz según modelo; pesos 10–35 kg.
• VT0303 a VT1212 — opciones cuadradas o redondas de 300×300 a 1.200×1.200 mm; frecuencias máximas típicas 350–2.000 Hz según modelo.

Características → Beneficio (seleccionados)

• Desplazamiento pico a pico de 51 mm — permite perfiles de choque de baja frecuencia y gran amplitud sin reconfigurar accesorios.
• Amplio rango hasta 3.500 Hz — cumple requisitos de vibración aleatoria banda ancha del Método 514 MIL-STD-810G.
• Estructura de doble circuito magnético — menor fuga de flujo y temperatura de bobina estable para operación continua.
• Expansores VT/LT de montaje rápido — permiten pruebas verticales y horizontales en un mismo banco.

Modos de excitación soportados

• Frecuencia fija (estado estacionario)
• Barrido (lineal o logarítmico)
• Seno (excitación sinusoidal y mantenimiento de resonancia)
• Aleatorio (banda ancha)
• Choque (semi-seno, trapezoidal, diente de sierra para pruebas SRS)

Composición del sistema

• Agitador electrodinámico — armadura refrigerada por aire.
• Amplificador de potencia — salida conmutada de baja distorsión.
• Controlador de vibración — control DSP en lazo cerrado para sine, random y shock.
• Expansor de cabeza y accesorios — placas de interfaz estándar o a medida adaptadas al DUT.
• Sistema de refrigeración — soplador de bajo ruido para operación continua.

Entregables y servicio (incluido)

• Manual de instalación y operación con diagramas de cableado y lista de arranque.
• Lista de embalaje de exportación y documentos de envío.
• Garantía de 12 meses que cubre cuerpo del agitador, amplificador y controlador.
• Prueba de aceptación de fábrica (FAT) — disponible bajo petición; alcance confirmado en la cotización.
• Soporte técnico remoto de por vida incluido.

Aplicaciones

• Laboratorios de investigación y universitarios
• Organismos de certificación y ensayos de terceros
• Empresas R&D de materiales
• Electrónica automotriz y componentes
• Componentes aeroespaciales y de defensa
• Baterías, módulos de potencia y conjuntos PCB/SMT
• Equipos de comunicación

Especificaciones técnicas

• Conformidad: diseñado para soportar perfiles IEC, ISO, ASTM y MIL-STD-810G Método 514.
• Rango de fuerzas nominales (sinusoidal/aleatorio): 3.000 N a 100.000 N según modelo.
• Cobertura en frecuencia: hasta 3.500 Hz (según modelo).
• Desplazamiento pico a pico: hasta 51 mm en modelos seleccionados.
• Aceleración nominal: hasta ~1.000 m/s² según modelo.
• Carga máxima en mesa: hasta 1.000 kg (ES-100) según modelo.
• Expansores LT y VT disponibles en múltiples tamaños y rangos para adaptar al DUT.
• Opciones de personalización: bobinas, accesorios y placas de interfaz a medida según dibujo o modelo 3D.
