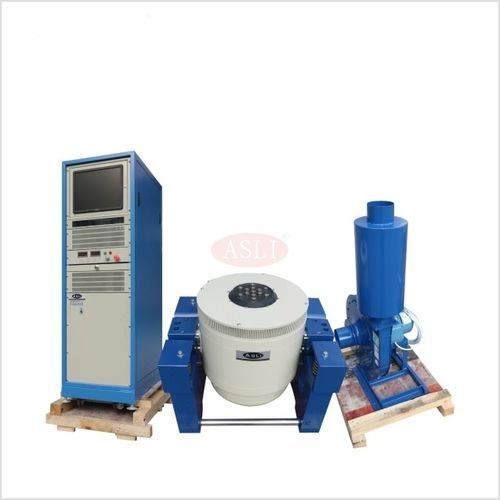

Banco de ensayo vibración ES series

al choquemanualde circuitos impresos

Resumen
Un banco de pruebas de vibración para PCB está diseñado para simular las vibraciones que una placa de circuito impreso (PCB) puede experimentar durante su funcionamiento y transporte. El banco suele consistir en una placa base o expansor (horizontal o vertical), un generador de vibraciones (agitador electrodinámico), un amplificador de potencia, un controlador de vibración en bucle cerrado y platinas/fixtures para montar PCBs de distintos tamaños. Las vibraciones pueden aplicarse en direcciones vertical, horizontal y rotacional con amplitud y frecuencia controladas para reproducir entornos reales y detectar puntos de resonancia, soldaduras débiles o fallos de componentes.

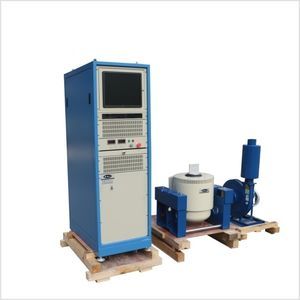

Composición del sistema

• Agitador electrodinámico (armadura ligera, refrigeración por aire)
• Amplificador de potencia (tipo conmutado, alta eficiencia)
• Controlador de vibración (DSP en lazo cerrado con modos sinusoidal, aleatorio, choque y RSTD)
• Expansor de cabeza y accesorios (placas de interfaz estándar o personalizadas para adaptarse a las huellas PCB)
• Sistema de refrigeración (soplador de bajo ruido para operación continua)

Agitador electrodinámico — Parámetros principales
Model | Fuerza sinusoidal nominal (N) | Fuerza aleatoria nominal (N) | Rango de frecuencia (Hz) | Aceleración nominal (m/s²) | Velocidad nominal (m/s) | Desplazamiento nominal (p-p) mm | Carga máx. (kg) | Bobina móvil (kg) | Dimensión de bobina (mm)
ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150
ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230
ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230
ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230
ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240
ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320
ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450
ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450
ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450
ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450
ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450

Expansor horizontal — serie LT
Model | Tamaño del banco (mm) | Rango de frecuencia (Hz) | Peso de las piezas móviles (kg)
LT0303 | 300×300×22 | 5-1000 | 6.6
LT0303 | 300×300×26 | 5-1500 | 7.8
LT0303 | 300×300×30 | 5-2000 | 9.0
LT0404 | 400×400×22 | 5-1000 | 11.2
LT0404 | 400×400×26 | 5-1400 | 13.2
LT0404 | 400×400×30 | 5-2000 | 16.0
LT0505 | 500×500×25 | 5-1000 | 19.3
LT0505 | 500×500×30 | 5-1500 | 23.1
LT0505 | 500×500×35 | 5-2000 | 27.0
LT0606 | 600×600×25 | 5-1000 | 27.5
LT0606 | 600×600×30 | 5-1200 | 33.0
LT0606 | 600×600×40 | 5-2000 | 45.0
LT0707 | 700×700×25 | 5-800 | 36.8
LT0707 | 700×700×30 | 5-1000 | 44.2
LT0707 | 700×700×35 | 5-1500 | 52.0

Expansor vertical — serie VT
Model | Peso (kg) | Frecuencia máx. (Hz) | Tamaño del banco
VT300 | 10 | 2000 | Φ300
VT400 | 16 | 2000 | Φ400
VT500 | 25 | 1500 | Φ500
VT600 | 35 | 1000 | Φ600
VT0303 | 15 | 2000 | 300×300
VT0404 | 22 | 1500 | 400×400
VT0505 | 30 | 500 | 500×500
VT0606 | 58 | 350 | 600×600
VT0808 | 140 | 350 | 800×800
VT1010 | 180 | 350 | 1000×1000
VT1212 | 250 | 350 | 1200×1200
VT1212 (Redondo) | 220 | 350 | Φ1200

Funciones y capacidades de prueba

• Ensayos sinusoidales y aleatorios de precisión hasta 3 500 Hz para detectar resonancias y debilidades en el ensamblaje.
• Controlador DSP en bucle cerrado con modo RSTD para formas de onda repetibles y conformes a normas.
• Accesorios y placas de interfaz a medida para diferentes huellas PCB, desde módulos SMT pequeños hasta grandes backplanes.
• Perfiles preconfigurados para normas de vibración comunes, incluidas IEC 60068 y MIL-STD-810G Método 514.

Entregables (ejemplos de documentos y servicios incluidos)

• Informe de prueba de aceptación en fábrica (FAT) con perfil de muestra
• Lista de embalaje para exportación y guía de instalación
• Acceso a soporte técnico remoto permanente

Aplicaciones y qué puede probar

• Ensamblajes PCB (rígidos y flex-rigid)
• Componentes SMT y uniones de soldadura BGA
• PCB multicapa, conectores y headers
• Unidades de control electrónicas y grandes backplanes

Especificaciones técnicas

• Rango de frecuencia máximo del shaker: hasta 3–3500 Hz según modelo
• Fuerza nominal sinus/aleatoria: de 3 000 N a 100 000 N según modelos ES
• Aceleración nominal: hasta 1000 m/s² en varios modelos
• Velocidad nominal: hasta 1,8 m/s
• Desplazamiento nominal (p-p): hasta 51 mm para modelos mayores
• Capacidad máxima de carga: de 100 kg a 1 000 kg según modelo
• Expansores horizontales (serie LT): bancos de 300×300 mm a 700×700 mm con frecuencias hasta 2000 Hz
• Expansores verticales (serie VT): mesas circulares o cuadradas hasta 1200×1200 mm
• El sistema incluye shaker, amplificador, controlador, expansores/fixtures y sistema de refrigeración
