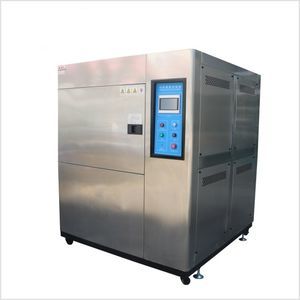

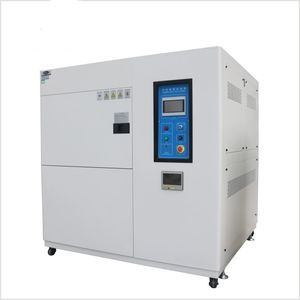

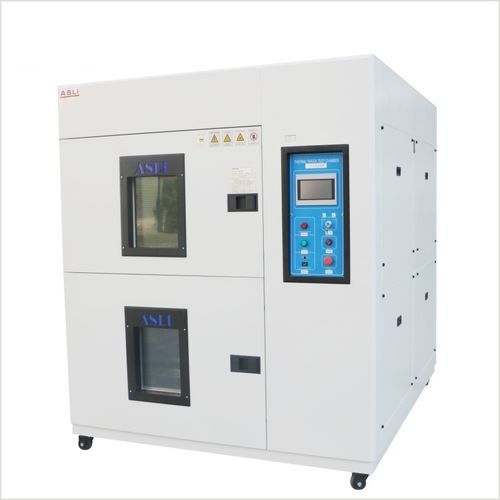

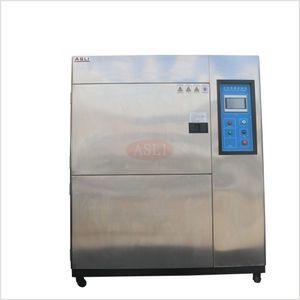

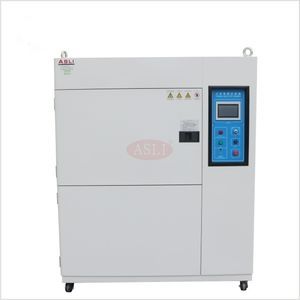

Cámara de choque térmico para variación rápida de temperatura TS series

de baja temperaturapara altas temperaturasrápida

Descripción
Cámara de choque térmico de dos zonas diseñada para envejecimiento acelerado y ciclos rápidos de temperatura entre zonas extremas de calor y frío. Pensada para evaluar la durabilidad de materiales, la fiabilidad eléctrica y la integridad de conjuntos en electrónica, automoción, aeroespacial y materiales avanzados.

Visión general
TS Series — Equipo de ensayo de resistencia al choque térmico. Marcado CE y diseñada para cumplir EN 60068-2-14 y métodos internacionales relacionados. Garantía estándar de 12 meses y soporte técnico remoto de por vida. Adecuada para laboratorios, I+D, organismos de certificación y entornos de producción.

Configuraciones

• Dos cámaras — Transferencia por cesta (apilamiento vertical): La cesta de muestras se mueve verticalmente entre una cámara caliente y una fría para tiempos de transferencia rápidos y elevado rendimiento de ciclos. Adecuada para ensayos por lotes de UUT pequeñas o medianas que requieren transferencia mecánica repetible.
• Cámara única — Muestra estática (conmutación de flujo de aire): Cámara única con conmutación de aire caliente/frío de alta velocidad; la muestra permanece estática, reduciendo el estrés mecánico — recomendada para ensamblajes delicados o cableados. Soporta RS-232 / RS-485 para registro de datos y automatización.

Características

• Recuperación y conversión rápidas: recuperación ≤ 5 min, conversión ≤ 5 s.
• Tres grados de temperatura baja (Tipo A/B/C). Temperatura alta estándar hasta +150 °C; opción +200 °C disponible.
• Ciclos programables hasta 999 ciclos y 999 horas por paso (algunos controladores admiten hasta 9999 ciclos).
• Controlador táctil con editor gráfico; modos de choque automático y manual.
• Opciones de refrigeración: compresores refrigerados por agua o por aire para mayor rendimiento de enfriamiento.
• Comunicaciones estándar: RS-232 / RS-485 para integración y registro remoto.

Normas

• EN 60068-2-14 (Cambio de temperatura)
• IEC 60068-2-14 (Cambio de temperatura)
• GB/T 2423.22 (Cambio de temperatura)
• MIL-STD-810G / MIL-STD-810F (Ensayo ambiental)
• ISO 16750-4 (Cargas climáticas — Vehículos)
• JESD22-A104 (Ciclado térmico) y JESD22-A106 (Choque térmico)

Modelos y especificaciones clave
Modelos: TS-49, TS-80, TS-150, TS-252, TS-450
Dimensiones interiores (A×Al×P mm): 400×350×350 / 500×400×400 / 600×500×500 / 700×600×600 / 800×750×750
Dimensiones exteriores (A×Al×P mm): 1400×1800×1400 / 1550×1950×1550 / 1600×2000×1700 / 1700×2100×1750 / 1800×2200×1900
Zona de ensayo temperatura: Tipo A −40 °C ~ +150 °C (200 °C opcional); Tipo B −55 °C ~ +150 °C (200 °C opcional); Tipo C −65 °C ~ +150 °C (200 °C opcional)
Rango alta temperatura: +60 °C ~ +150 °C (+200 °C opcional)
Rango baja temperatura: −10 °C ~ −40 °C (A) / −55 °C (B) / −65 °C (C)
Tiempo de exposición (alto / bajo): 30 min / 30 min
Tiempo de calentamiento (RT ~ 200 °C): ≈ 45 min
Tiempo de enfriamiento (RT ~ −75 °C): ≈ 100 min
Tiempo de recuperación / conversión: ≤ 5 min / ≤ 5 s
Precisión / uniformidad de control: ±0.5 °C / ±2 °C

Aplicaciones
Ensayos de choque térmico para metales y aleaciones, plásticos y caucho, PCBs y componentes electrónicos, módulos automotrices, materiales aeroespaciales, compuestos, laboratorios de investigación y organismos de certificación.

Entregables y servicio
Entregables estándar: manual de instalación y operación, lista de empaque de exportación y documentos de envío, garantía de 12 meses que cubre cámara, sistema frigorífico y controlador. Plazo estándar ~20 días hábiles (30–40 días hábiles para configuraciones personalizadas). Soporte técnico remoto de por vida. Puesta en servicio in situ y contratos de servicio ampliados disponibles opcionalmente.

Especificaciones técnicas

• Familia / Serie: TS Series (Equipo de resistencia a choque térmico)
• Modelos: TS-49, TS-80, TS-150, TS-252, TS-450
• Material interior: acero inoxidable SUS 304
• Material exterior: acero inoxidable o acero laminado con recubrimiento
• Aislamiento: espuma de alta densidad resistente a altas temperaturas
• Sistema de control: P.I.D + S.S.R + control microcomputado equilibrado; interfaz táctil
• Refrigeración: compresor semihermético de doble etapa (agua) o compresor hermético de doble etapa (aire)
• Marcas de compresor: Tecumseh (Francia); Bizer (Alemania)
• Opciones de alimentación: AC 220 V monofásico o AC 380 V trifásico, 50/60 Hz
• Protecciones: interruptor no fusible, interruptores de alta/baja presión del compresor, protección de alta presión, aviso de fallo, alarma electrónica, protección contra sobretemperatura y sobrecarga de motor
• Accesorios / opciones: ventana de visualización (bajo pedido), tamaños personalizados, opciones de grado de temperatura, opción +200 °C
• Peso aprox.: TS-49 450 kg; TS-80 600 kg; TS-150 750 kg; TS-252 950 kg; TS-450 1200 kg
