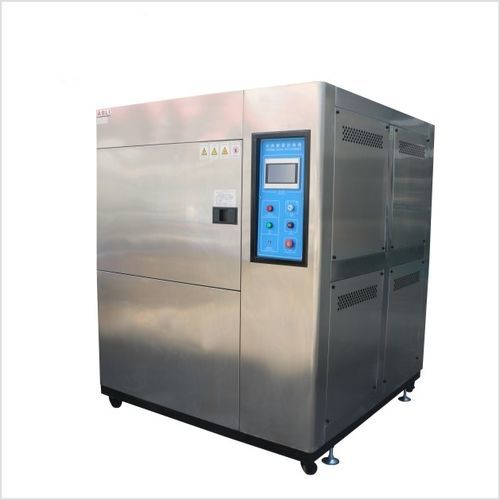

Cámara de choque térmico para altas temperaturas TS series

de baja temperaturapara variación rápida de temperatura

Resumen del producto
La serie TS es un probador de choque térmico y envejecimiento ambiental con zonas caliente y fría separadas y cesta portadora retráctil opcional para optimizar el volumen útil y acelerar el rendimiento de las muestras. La cesta, de baja inercia térmica, reduce la carga térmica. Ideal para pruebas de ciclo térmico en metales, plásticos, caucho, electrónica y materiales compuestos.

Serie y certificaciones
Serie TS — Equipo de ensayo de resistencia al choque térmico. Certificado CE. Cumple EN 60068-2-14. Garantía de 12 meses. Soporte técnico remoto de por vida.

Serie TS — Comparación de cinco modelos
Parámetro | TS-49 (A~C) | TS-80 (A~C) | TS-150 (A~C) | TS-252 (A~C) | TS-450 (A~C)
Dimensión interna An×Al×Pr (mm) | 400 × 350 × 350 | 500 × 400 × 400 | 600 × 500 × 500 | 700 × 600 × 600 | 800 × 750 × 750
Dimensión externa An×Al×Pr (mm) | 1400 × 1800 × 1400 | 1550 × 1950 × 1550 | 1600 × 2000 × 1700 | 1700 × 2100 × 1750 | 1800 × 2200 × 1900
Rango de temperatura de la zona de ensayo | Tipo A: −40 °C ~ +150 °C (200 °C opcional) | Tipo B: −55 °C ~ +150 °C (200 °C opcional) | Tipo C: −65 °C ~ +150 °C (200 °C opcional)
Rango de alta temperatura | +60 °C ~ +150 °C (200 °C opcional)
Rango de baja temperatura | −10 °C ~ −40 °C (A) / −55 °C (B) / −65 °C (C)
Tiempo de exposición — Alto / Bajo | Alto (+60 °C ~ +150 °C): 30 min | Bajo (−10 °C ~ A / B / C): 30 min
Tiempo de calentamiento — Ranura de almacenamiento de calor | TA → 200 °C / aprox. 45 min
Tiempo de enfriamiento — Ranura de almacenamiento de frío | TA → −75 °C / aprox. 100 min
Tiempo de recuperación / conversión | ≤ 5 min / ≤ 5 s
Precisión / Uniformidad de control | ±0,5 °C / ±2 °C
Materiales interno y externo | Interior: acero inoxidable SUS 304. Exterior: acero inoxidable o acero laminado en frío con recubrimiento de pintura.
Material aislante | Espuma de alta densidad resistente a altas temperaturas (formiato/acetato clorado)
Mecánica | PID + SSR + sistema de control por microcomputadora con pantalla táctil
Sistema de refrigeración | Compresor semihermético de doble etapa (refrigerado por agua) o compresor hermético de doble etapa (refrigerado por aire)
Dispositivos de protección | Interruptor sin fusible; conmutadores alta/baja presión del compresor; interruptor de alta presión del sistema frigorífico; sistema de aviso de fallo; alarma electrónica; protecciones contra sobrecalentamiento y falta de agua
Accesorios | Ventana de observación (opcional)
Marcas de compresor | Tecumseh (Francia) / Bitzer (Alemania)
Alimentación | AC 220 V monofásico 3 hilos 50/60 Hz o AC 380 V trifásico 5 hilos 50/60 Hz
Peso aproximado | TS-49: 450 kg | TS-80: 600 kg | TS-150: 750 kg | TS-252: 950 kg | TS-450: 1200 kg

Descripción general
Diseñada para cumplir EN 60068-2-14, la serie TS evalúa la resistencia de materiales y conjuntos a transiciones rápidas de temperatura, identificando degradaciones químicas o daños mecánicos por dilatación/contracción térmica.

Configuraciones

• Bicámara — Transferencia por cesta (apilado vertical): La cesta mueve la muestra verticalmente entre la cámara de alta y la de baja temperatura. Transferencia rápida, recuperación corta y alto rendimiento de ciclo. Adecuado para ciclos de alta frecuencia y cribado por lotes.
• Monocámara — Muestra estática (conmutación de flujo de aire): Cámara única con conmutación rápida de flujo de aire caliente/frío. La muestra permanece estática, sin movimiento mecánico. Recomendado para muestras delicadas o cableadas. RS-232 / RS-485 para registro de datos.

Características clave y funciones integradas

• Controlador con pantalla táctil e interfaz gráfica.
• Conversión rápida (≤ 5 s) y recuperación rápida (≤ 5 min).
• Tres grados de baja temperatura hasta −65 °C; opción de alta temperatura hasta +200 °C.
• Ciclado programable: hasta 999 horas por paso y 9999 ciclos.
• Modos automático y manual.
• Opciones de enfriamiento binario o por agua para un enfriamiento acelerado.
• RS-232 / RS-485 estándar para registro y automatización.
• Dimensiones internas personalizables bajo pedido.

Normas

• EN 60068-2-14 (Change of Temperature)
• IEC 60068-2-14 (Change of Temperature)
• GB/T 2423.22 (Change of Temperature)
• MIL-STD-810G / MIL-STD-810F (Environmental Test)
• ISO 16750-4 (Road Vehicles — Climatic Loads)
• JESD22-A104 (Temperature Cycling)
• JESD22-A106 (Thermal Shock)

Datos de ensayo
Se proporcionan gráficos de perfiles de temperatura medidos y ciclos registrados para documentar las secuencias típicas y el rendimiento real de la serie.

Entregables y servicio

• Manual de instalación y operación con diagramas de cableado y lista de verificación de arranque.
• Lista de embalaje y documentos de envío para exportación.
• Garantía de 12 meses que cubre la cámara, sistema frigorífico y controlador.
• Plazo estándar: ~20 días laborables; construcciones personalizadas: 30–40 días laborables.
• Soporte técnico remoto de por vida incluido; puesta en marcha in situ disponible como opción.

Aplicaciones
Ensayos de choque térmico para metales y aleaciones, plásticos y caucho, electrónica y PCB, componentes automotrices, materiales aeroespaciales, materiales compuestos, laboratorios de investigación y organismos de ensayo y certificación.

Especificaciones técnicas

• Modelos: TS-49, TS-80, TS-150, TS-252, TS-450 (Serie TS).
• Rangos de temperatura: Tipo A −40 °C; Tipo B −55 °C; Tipo C −65 °C (alta temperatura +150 °C estándar; +200 °C opcional).
• Dimensiones internas (An×Al×Pr mm): TS-49: 400×350×350; TS-80: 500×400×400; TS-150: 600×500×500; TS-252: 700×600×600; TS-450: 800×750×750.
• Dimensiones externas (An×Al×Pr mm): TS-49: 1400×1800×1400; TS-80: 1550×1950×1550; TS-150: 1600×2000×1700; TS-252: 1700×2100×1750; TS-450: 1800×2200×1900.
• Tiempo de calentamiento (RT → 200 °C): aprox. 45 min. Tiempo de enfriamiento (RT → −75 °C): aprox. 100 min.
• Tiempo de exposición alto/bajo: 30 min cada uno (perfil estándar).
• Recuperación / conversión: ≤ 5 min / ≤ 5 s.
• Precisión / uniformidad: ±0,5 °C / ±2 °C.
• Material interior: SUS 304; Exterior: acero inoxidable o laminado con pintura.
• Aislamiento: espuma de alta densidad resistente a altas temperaturas.
• Control: PID + SSR + microcomputadora; pantalla táctil; ciclado programable.
• Refrigeración: compresores de doble etapa semiherméticos o herméticos; opciones agua/aire.
• Seguridad: disyuntor sin fusible, interruptores de presión del compresor, avisos de fallo, alarmas electrónicas, protecciones anti-sobrecarga y anti-falta de agua.
• Accesorios (opcionales): ventana de visualización.
• Compresores: Tecumseh / Bitzer.
• Alimentación: AC 220 V 1-phase 3-wire 50/60 Hz o AC 380 V 3-phase 5-wire 50/60 Hz.
• Peso aproximado: TS-49: 450 kg; TS-80: 600 kg; TS-150: 750 kg; TS-252: 950 kg; TS-450: 1200 kg.
