Cilindro neumático EH series
de pistón magnéticode doble efectode aluminio anodizado

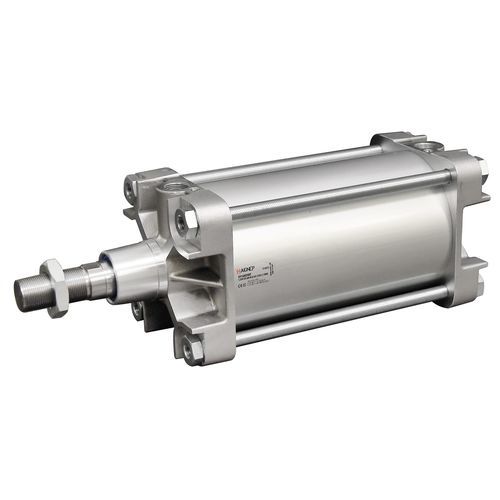

Cilindro neumático - EH series - AIGNEP - de pistón magnético / de doble efecto / de aluminio anodizado
Cilindro neumático - EH series - AIGNEP - de pistón magnético / de doble efecto / de aluminio anodizado
Cilindro neumático - EH series - AIGNEP - de pistón magnético / de doble efecto / de aluminio anodizado - imagen - 2
Cilindro neumático - EH series - AIGNEP - de pistón magnético / de doble efecto / de aluminio anodizado - imagen - 3
Añadir a mis favoritos
Añadir al comparador

¿Quiere comprar directamente?
Visite nuestra Shop.

Características

Tipo
neumático
Tecnología
de pistón magnético
Configuración
de doble efecto
Material
de aluminio anodizado
Norma
ISO
Otras características
con amortiguación ajustable
Carrera

Máx.: 1.000 mm
(39,37 in)

Mín.: 25 mm
(0,984 in)

Diámetro del cilindro

160 mm, 200 mm, 250 mm, 320 mm
(6,3 in, 7,87 in, 9,84 in, 12,6 in)

Presión

Máx.: 10 bar
(145,04 psi)

Mín.: 1 bar
(14,5 psi)

Temperatura de funcionamiento

Máx.: 80 °C
(176 °F)

Mín.: -20 °C
(-4 °F)

Descripción

Materiales y componentes 1 Tapa posterior Aluminio Presofundido con chorro de arena 2 Pistón aluminio posterior 3 Junta tórica en NBR o FKM 4 Magnete en Plastoferrita 5 Junta pistón en Poliuretano o FKM 6 Pistón aluminio anterior 7 Camisa en Aluminio anodizado 8 Guía pistón en Resina acetálica 9 Junta tórica en NBR o FKM 10 Tornillo amortiguador en Acero zincado 11 Junta amortiguador en Poliuretano o FKM 12 Tapa anterior en Aluminio Presofundido con chorro de arena 13 Tornillos de fijación en Acero zincado 14 Junta vástago en Poliuretano o FKM 15 Vástago en Acero cromado o Acero inox 16 Junta tórica en NBR o FKM 17 Cojinete en Bronce sinterizado 18 Tuerca vástago en Acero zincado 19 Anillo elástico en Acero Fluidos compatibles Aire comprimido filtrado lubricado y no lubricado Funcionamiento Doble efecto amortiguado magnético o no magnético, vástago simple o pasante.
