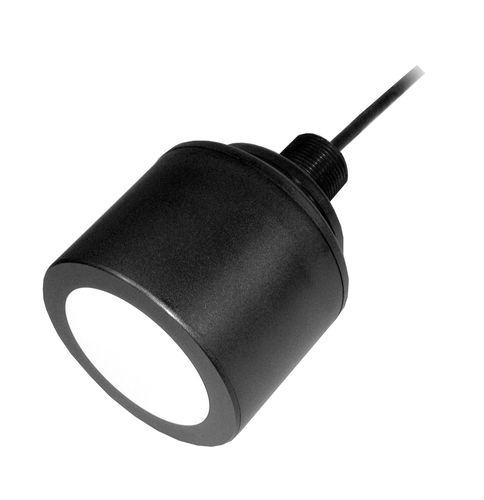

Transductor de ultrasonidos para medición de nivel AR30 Airducer®

cilíndricopor ultrasonidospiezoeléctrico

Transductor Airducer® AR30 Aplicaciones: - Medición de nivel - Proximidad - Evitar obstáculos - Control de tráfico Características: - Construcción robusta y sellada - El diseño de la carcasa permite alojar el transceptor y la electrónica de procesamiento de señales - Blindaje interno estándar Opciones: - Carcasa de cilindro disponible con kit de tapa de montaje - Conjunto completo disponible con longitudes de cable estándar - Tapa de montaje disponible en roscas BSP, NPT o M32 - Termistores de 10 KΩ para la compensación de la temperatura - Disponible en carcasa de PVDF para su uso en entornos químicamente agresivos Especificaciones: - Frecuencia máxima de funcionamiento: 30 kHz - Sensibilidad mínima de transmisión: 105 dB re 1µPa/V a 1 m en la mejor frecuencia de transmisión - Sensibilidad mínima de recepción: -155 dB re 1V/µPa a la mejor frecuencia de recepción - Resistencia mínima en paralelo: 700 Ω - Alcance mínimo y máximo de detección*: 60 cm a 30 m (24" a 98') - Rango de detección típico: de 80 cm a 25 m (de 31" a 82') - Capacitancia libre: 5700 pF a 1 kHz - Ancho del haz: 12° a -3 dB - Tensión de accionamiento máxima: 2200 Vpp a una ráfaga de tonos con un ciclo de trabajo del 2% - Temperatura de funcionamiento: de -40 a 90°C - Peso: 800 g (1,8 lb.) - Carcasa: Poliéster relleno de vidrio - Ventana acústica: Epoxi reforzado con vidrio *Modo Pulso-Eco. Los rangos mínimos y máximos son el mejor de los casos. El alcance real puede variar, dependiendo de los circuitos de accionamiento y del procesamiento de la señal.
