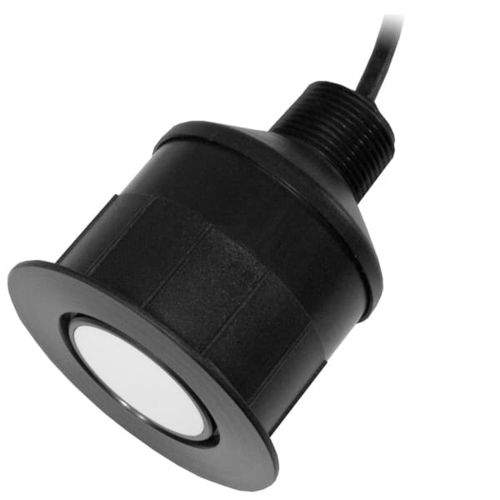

Transductor de ultrasonidos cilíndrico AR50 Airducer®

por ultrasonidospiezoeléctricoacústico

Aplicaciones: - Medición de nivel - Flujo en canal abierto - Evitar obstáculos - Proximidad Características: - Construcción robusta y sellada - El diseño de la carcasa permite alojar el transceptor y la electrónica de procesamiento de señales - Tapa de montaje disponible en roscas BSP, NPT o M32 - Blindaje interno estándar Opciones: - Conjunto completo disponible con longitudes de cable estándar - Tapa de montaje disponible en roscas BSP, NPT o M32 - Se dispone de termistores de 10 KΩ para la compensación de la temperatura - Disponible en carcasa de PVDF para su uso en entornos químicamente agresivos Especificaciones: - Frecuencia máxima de funcionamiento: 50 kHz - Sensibilidad mínima de transmisión: 106 dB re, 1µPa/V a 1 m en la mejor frecuencia de transmisión - Sensibilidad mínima de recepción: -162 dB re 1V/µPa a la mejor frecuencia de recepción - Resistencia mínima en paralelo: 450 Ω - Rango de detección mínimo y máximo*: 25 cm a 15 m (10" a 49') - Rango de detección típico: 30 cm a 10 m (1 a 33') - Capacitancia libre: 5700 pF a 1 kHz - Ancho del haz: 12° a -3 dB - Tensión de accionamiento máxima: 1500 Vpp a una ráfaga de tonos con un ciclo de trabajo del 2% - Temperatura de funcionamiento: de -40 a 90°C - Peso: 560 g (1.2 lb.) - Carcasa: Poliéster relleno de vidrio - Ventana acústica: Epoxi reforzado con vidrio
