Sistema de análisis de imagen óptico TroublePad

2D

Resumen

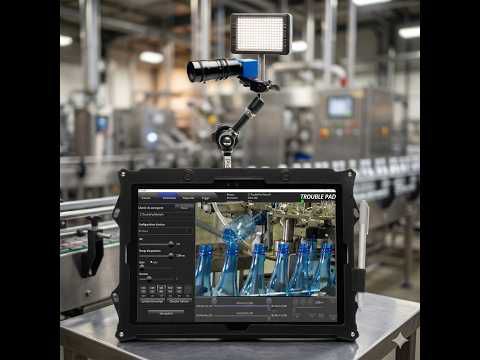

TroublePad es un sistema de cámara de alta velocidad ultraportátil diseñado para captar, diagnosticar y comprender eventos fugaces o aleatorios en líneas de producción y maquinaria industrial de alta velocidad. El sistema autónomo integra cámara de alta velocidad, iluminación propia y software de análisis en una tableta táctil, lo que permite investigaciones inmediatas in situ y una puesta en marcha en pocos minutos.

Capacidades clave

• Instalación inmediata y puesta en marcha rápida
• Sistema autónomo con iluminación integrada
• Formato ultraportátil en maleta de transporte
• Operación sencilla e interfaz intuitiva (tableta táctil con software)
• Ideal para mantenimiento industrial y análisis de procesos

Principales ventajas

• Revisión en cámara lenta para identificar el origen de las anomalías
• Conservación solo de los momentos clave para un análisis eficiente
• Selección y revisión rápida de momentos pertinentes
• Reducción del tiempo dedicado a revisar secuencias no necesarias

Grabación y captura de eventos

• Monitorización continua del proceso (grabación en bucle)
• Almacenamiento de momentos clave y clips de eventos
• Grabación y análisis en minutos tras la instalación
• Capacidad para conservar segundos antes y después de los eventos detectados (pre/post frames)

Facilidad de uso y análisis

• Selección y revisión rápida de eventos capturados
• Exportación de vídeo en formato AVI para análisis posteriores
• Marcado y anotación de imágenes clave durante la revisión
• Interfaz simplificada que expone las funciones esenciales para acceso rápido

Control por sensores (opcional)
Opcionalmente, TroublePad puede controlarse mediante señales de los sensores de la instalación para iniciar/detener grabaciones, marcar imágenes clave y conservar frames pre/post para correlacionar con eventos de la máquina.

Descargables
La ficha técnica de TroublePad está disponible en PDF para más detalles técnicos y de configuración.

Especificaciones técnicas

• Nombre del producto: TroublePad
• Tipo: Sistema de cámara de alta velocidad ultraportátil
• Incluye: cámara de alta velocidad, iluminación integrada, tableta táctil con software de análisis
• Formato: maleta de transporte para portabilidad
• Funcionamiento: autónomo, instalación inmediata y puesta en marcha rápida
• Modos de grabación: grabación en bucle con almacenamiento de momentos clave y clips de eventos
• Disparo: manual vía tableta y disparadores opcionales basados en sensores (captura pre/post)
• Análisis: revisión en cámara lenta, marcado de imágenes clave, exportación AVI
• Casos de uso: análisis de procesos, mantenimiento industrial, captura de eventos fugaces/aleatorios en líneas de producción
• Resoluciones y velocidades: 1280x1024 @225 fps; 800x600 @570 fps; 640x480 @850 fps; 500x300 @1500 fps; 320x240 @2500 fps
• Tableta: tableta táctil 12" integrada
• Procesador: configuración tipo Intel Core con 8 GB RAM
• Almacenamiento: SSD 256 GB (opciones 512 GB y 1 TB)
• Iluminación: bloque orientable de 204 LED
• Ópticas: Zoom Macro 8–48 mm; objetivo gran angular varifocal opcional 4.0–12.0 mm
• Montaje: brazo de fijación de fricción variable, base imantada, trípode y accesorios de fijación
• Conectividad y accesorios de trigger: dispositivo trigger ±24V, hub USB3, cable híbrido de gran longitud, disparador inalámbrico opcional
• Formato: sistema autónomo en maleta de transporte para despliegue rápido
