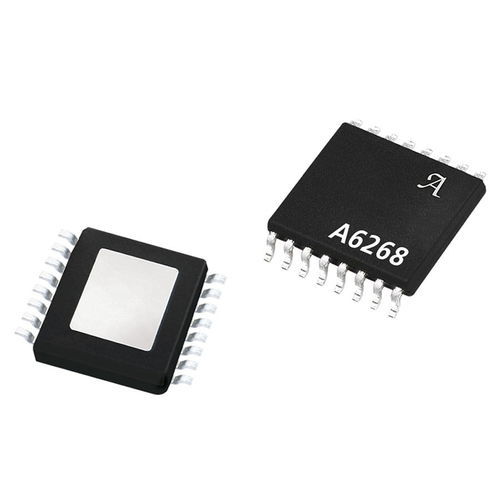

Controlador de LED circuito integrado A6268 series

de corriente constanteprogramablede PWM

El A6268 es regulador del convertidor C.C.-a-C.C., proporcionando una salida actual constante programable para conducir la alta energía LED en serie. Conducir los LED en serie asegura corrientes idénticas y brillo uniforme. Para los usos automotores, se alcanza el funcionamiento óptimo al conducir hasta 15 LED en las corrientes hasta 1 A. El A6268 proporciona una solución rentable usando un MOSFET externo del lógica-nivel y componentes externos adicionales mínimos. La corriente del máximo LED se fija con un solo resistor externo del sentido y se puede modificar usando una entrada de referencia actual. El control directo de PWM es posible vía la entrada de permitir, que también proporciona un modo de la parada. Este convertidor de DC-DC se puede configurar como convertidor tierra-referido del alza o mientras que un abastecimiento proveer-referido del convertidor del alza buck-alza capacidad. Buck-alce la topología usada se asegura de que no hay trayectoria de la salida a través de los LED cuando en parada y ninguna corriente del inrush en el ciclo inicial. El diagnóstico integrado y dos salidas de la avería dan la indicación de VIN y el undervoltage de VREG, temperatura excesiva de la viruta, hizo salir el circuito abierto, el cortocircuito del LED y el LED undercurrent, y se puede configurar para proporcionar brevemente a la fuente y al cortocircuito a la protección de tierra para las conexiones del LED, la sobreintensidad de corriente del LED y la protección puesta en cortocircuito de la secuencia del LED. Una característica única es la capacidad de detectar uno o más los LED puestos en cortocircuito. El dispositivo se proporciona en 16 un perno paquete de TSSOP del cojín termal expuesto (sufijo LP). Es plomo (Pb) libre, con la galjanoplastia del leadframe de la lata de la mata del 100%.
