Controlador de LED circuito integrado A8515 series

de retroiluminaciónde PWMWLED

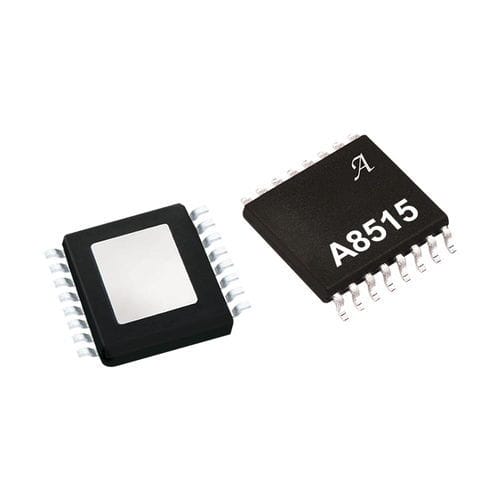

El A8515 es un controlador de LED blanco de salida múltiple (WLED) para la retroiluminación de LCD en pantallas de consumo e industriales. Integra un convertidor de impulso en modo de corriente con un interruptor interno de alimentación DMOS y dos lavabos de corriente. El convertidor de impulso puede accionar hasta 24 LEDs: 12 LEDs por cadena a 120 mA. Los fregaderos LED pueden ser conectados en paralelo para lograr corrientes LED más altas, de hasta 240 mA. El A8515 puede funcionar con una sola fuente de alimentación, de 5 a 40 V. La regulación PWM se realiza con una señal de entrada PWM externa. La clavija de atenuación PWM se utiliza para controlar la intensidad del LED mediante modulación de ancho de pulso. El bajo voltaje de regulación de 720 mV en las fuentes de corriente LED reduce la pérdida de potencia y mejora la eficiencia. Las aplicaciones incluyen Pantallas planas LCD de sobremesa (FPD) Pantallas de vídeo de pantalla plana Televisores y monitores LCD El A8515 se suministra en un paquete TSSOP de 16 pines (sufijo LP) con una almohadilla térmica expuesta. Está libre de plomo (Pb), con un recubrimiento de estaño mate en el marco del plomo.
