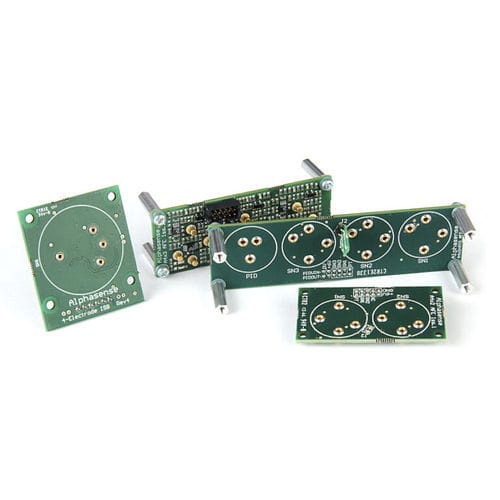

Tarjeta receptora para sensor AFE

industrial

Los sensores de calidad del aire Alphasense requieren una electrónica de bajo ruido para optimizar su rendimiento. Hemos trabajado durante muchos años para perfeccionar nuestros circuitos, por lo que ahora puede fingir ventaja de nuestros circuitos de bajo ruido para un uso más fácil. La familia de circuitos Analogue Front End (AFE) está diseñada para su uso con los sensores de calidad del aire A4. Conecte el AFE con los sensores A4 a su aDC multiplexado y estará registrando datos de calidad del aire inmediatamente. Las características de los AFE incluyen: hay disponibles versiones de 2 sensores, -sensores, -sensores+ +PID y 4 sensores. Los AFE son circuitos potenciostáticos analógicos con regulación de potencia y voltajes de referencia integrados regulación de potencia y voltajes de referencia integrados: no hay circuito digital en los AFE. Potencia requerida: 650uA por canal; por ejemplo, un AFE con 3 sensores requiere sólo 2 mA. Aunque los sensores electroquímicos requieren alimentación + y -, la alimentación negativa se genera en el AFE, por lo que sólo es necesario alimentar de 3,4 a 6.4 V(ow ruido) y masa analógica. Cada AFE incluye un P1000 situado junto al sensor central para una correcta compensación de la femperatura. La salida del PH1000 es Im/C pero la femperafure debe ser sef a través de su software Los AFE no son ajustables por el usuario: La tensión de offset para cada sensor está definida en el documento de calibración (dos offsets para cada sensor: offset del electrodo de trabajo y oser del electrodo auxiliar) que usted programa en su software auxiliar) que usted programa en su software. La ganancia del AFE está preestablecida. El documento de calibración también indica la calibración mV/ppb para cada electrodo de trabajo que se programa en el software software. Los accesorios incluyen cables (especifique 50 mm o 200 mm de longitud), campanas de gaseado para comprobaciones de calibración y pilares de montaje, gaskefs de sellado y herrajes para facilitar el montaje en su hardware.
