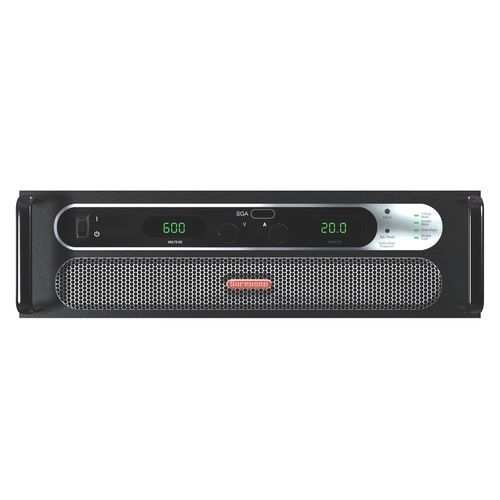

Alimentación eléctrica de mesa SGA

DCpara equipamiento electrónicode alta potencia

Descripción general
La serie Sorensen SGA Series de fuentes de alimentación CC modulares y programables ofrece potencia DC escalable, desde chasis individuales (4–30 kW) hasta sistemas multi-chasis de hasta 1,9 MW. La arquitectura emplea módulos de potencia de 5 kW como bloques de construcción para configuraciones flexibles de tensión/corriente, con toma de aire frontal que permite alta densidad en rack e instalación apilable.

Especificaciones clave (según tabla resumen)

• Modelo: SGA Series
• Rango de tensión: 10 V a 1000 V
• Rango de corriente: 5 A a 2400 A
• Potencia por chasis: 4 kW a 30 kW
• Tamaño del módulo de potencia: 5 kW por módulo
• Módulos por chasis: 1 a 6 (según tensión)
• Capacidad de paralelado: Hasta 1,9 MW total, hasta 32.500 A
• Alta densidad de potencia: hasta 15 kW hasta 20 VDC en un chasis 3U
• Refrigeración/embalaje: toma de aire frontal para instalación apilada
• Opciones de control/remote: Analógico, IEEE-488.2 + RS-232, Ethernet/RS-232, Control Analógico Aislado, paquetes combinados

Aplicaciones

• Burn-in
• Pruebas de conformidad
• Investigación de materiales
• Control de procesos
• Validación de producto
• Electrónica automotriz
• Sistemas ATE en rack
• Carga de baterías

Características y detalles de diseño
La SGA Series se basa en un bloque de potencia modular de 5 kW que puede instalarse de 1 a 6 veces por chasis para proporcionar 4–30 kW por chasis según la selección de tensión. Los chasis pueden paralelarse para ampliar la potencia del sistema hasta 1,9 MW, presentando la corriente total como una única fuente. La refrigeración por toma de aire frontal y los chasis compactos 3U/6U incrementan la densidad en rack y permiten instalaciones apiladas sin espacio lateral requerido.

Manuales, hojas de datos y software (recursos disponibles)
La documentación y el software disponibles incluyen: Manual de operación SGA, manual de operaciones en japonés, guías de programación Ethernet/IEEE/RS-232, hoja de datos SG Series, infografía SGA vs SGX, controladores LabVIEW, paquetes de firmware, paneles virtuales, utilidades Flash Wizard, paquetes GUI y envoltorios IVI-COM.

Opciones y accesorios (resumen)
Opciones de control:

• A = Analógico

Opciones de tensión de entrada:

• C = Entrada 187 / 242 VAC
• D = Entrada 342 / 440 VAC
• E = Entrada 396 / 528 VAC

Opciones de control remoto y combinadas:

• 0A = Sin opciones
• 1A = IEEE-488.2 + RS-232C
• 1C = Ethernet / RS-232
• 1D = Control analógico aislado
• 1E = Bloqueos de eje
• 2A = 1A + 1D
• 2G = 1A + 1E
• 2H = 1C + 1E
• 2J = 1D + 1E
• 3C = 1A + 1D + 1E
• 3G = 1C + 1D + 1E

Opciones de proceso y calibración:

• AA = Sin opciones
• AB = Certificado de calibración según ANSI / NCSL Z540-1 (incluye datos de prueba)

Modificaciones y accesorios (ejemplos):

• AJ = Filtro de polvo en panel frontal - instalado en fábrica (solo 3U)
• CV = Entrada AC 400 Hz @ 208 VAC (solo 6U; STD en 3U)
• PF = Corrección de factor de potencia pasiva a 0,9 (rangos de tensión seleccionados)
• 890-453-03 = Cable de paralelado (para hasta 5 unidades)
• K550212-01 = Railes para rack 3U (modelos 5/10/15 kW)
• K550213-01 = Railes para rack 6U (modelos 20/25/30 kW)
• K550532-01 = Kit de filtro de polvo panel frontal (instalación en campo, 3U)
• 9550589-01 = Cubierta de entrada AC (3U)

Notas

• La arquitectura modular de 5 kW soporta configuraciones de chasis flexibles y alta potencia total mediante paralelado.
• La toma de aire frontal y el empaquetado compacto permiten alta densidad en rack e instalación apilada.

Especificaciones técnicas

• Nombre del modelo: SGA Series
• Rango de tensión: 10 V a 1000 V
• Rango de corriente: 5 A a 2400 A
• Potencia por chasis: 4 kW a 30 kW
• Tamaño del módulo de potencia: 5 kW por módulo
• Módulos por chasis: 1 a 6 (según tensión)
• Capacidad de paralelado: Hasta 1,9 MW total, hasta 32.500 A
• Alta densidad de potencia: hasta 15 kW hasta 20 VDC en 3U
• Refrigeración/embalaje: toma de aire frontal que permite unidades apiladas sin despeje requerido
• Opciones de control/remote: Analógico, IEEE-488.2 + RS-232C, Ethernet/RS-232, control analógico aislado, paquetes combinados
• Opción de proceso y calibración: Certificado de calibración según ANSI / NCSL Z540-1 (AB)
