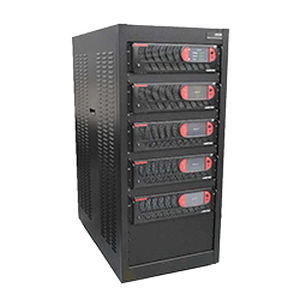

Alimentación eléctrica en bastidor HPX

DCpara aplicaciones industrialespara automatismo

Resumen
La serie HPX es una fuente de alimentación DC de alta potencia dirigida a mercados y aplicaciones que requieren especificaciones de ensayo exigentes, ofreciendo energía flexible y de bajo ruido en un armario rack con ruedas. La serie HPX proporciona programabilidad rápida y precisa y funciones avanzadas en un espacio compacto.

Resumen clave
Modelo: HPX Series
Voltaje: 10V - 1000V
Corriente: 45A - 6000A
Potencia: 36kW - 240kW
Descripción: Sistema DC programable extensible de alta potencia

Características principales

• Potencia elevada configurable para satisfacer requisitos de prueba presentes y futuros
• Potencia de sistema rentable con precisión comparable a soluciones a medida
• Diseñado para atender diversos mercados y especificaciones de prueba exigentes

Beneficios de la arquitectura modular

• El sistema sigue operativo si falla un bloque de potencia
• La modularidad permite un mantenimiento y gestión de repuestos más eficientes a nivel de bloque
• Controles inteligentes permiten secuenciación sofisticada y modo de potencia constante (ajustes independientes de tensión, corriente y potencia máximas) con guardado/recuperación de configuraciones
• Control flexible: panel frontal manual, entrada analógica aislada, RS232, Ethernet (LXI) e interfaz IEEE-488 opcional

Funciones avanzadas

• Alta densidad de potencia DC: hasta 150 kW en rack de una bahía; hasta 240 kW en rack de doble bahía
• Respuesta transitoria rápida para mitigar excursiones de tensión no deseadas
• Alta velocidad de cambio (slew rate) con tiempos de subida/bajada excepcionales para aplicaciones sensibles a la velocidad
• Baja ondulación adecuada para aplicaciones sensibles
• Bajo ruido audible mediante ventiladores de velocidad variable controlados por temperatura
• Alta precisión: mediciones de tensión/corriente integradas sin necesidad de DMM externos
• Arquitectura modular que simplifica repuestos y mantenimiento

Funciones operativas y de protección

• Cruce automático CV/CC con protección contra fallos peligrosos
• Interbloqueo Remote Shutdown (S/D) para desconexión remota de la salida en condiciones peligrosas
• Opciones de programación analógica externa para mayor control
• Remote Sense para compensar caídas de tensión en la línea
• Tecnología de conmutación FET de alta frecuencia para precisión, excelente respuesta transitoria y bajo ruido en menor tamaño

Mercados y aplicaciones
Telecomunicaciones y TI — Validación y ensayo de diodos láser
Automatización industrial y control de procesos — I+D de inversores PV, pilas de combustible y energías renovables
Imanes, amplificadores RF y direccionamiento de haz — Pruebas aeroespaciales y de satélites
Fuentes de calentador — Tratamiento y purificación de agua
Pruebas de baterías, ultracondensadores y almacenamiento de energía — Procesamiento de semiconductores
Investigación de materiales — Plantas de gas, químicas, petroleras y utilities
Electrodeposición, sputtering y recubrimiento — Ensayos EOL, QC e inspección
Validación de componentes eléctricos — ATE de defensa, militar y aeroespacial
Burn-in y pruebas sin supervisión — Pruebas de conformidad
Pruebas de componentes automotrices, ECU y HIL — Varias aplicaciones de prueba automotriz

Modelos / Opciones (resumen)
Opciones de voltaje de entrada:
C (Opcional): 208/230 V (187–253 Vac)
D (Opcional): 380/400 V (342–440 Vac)
E (Estándar): 440/480 V (396–528 Vac)

Opciones de control remoto y panel:
1C: Sin opciones adicionales (Ethernet y RS232C estándar)
2F: IEEE-488.2
2G: Control analógico aislado
2H: Interruptor de entrada AC con panel EPO < 125 A/fase
2I: Interruptor de entrada AC con panel EPO < 250 A/fase
2J: Interruptor de entrada AC con panel EPO < 400 A/fase
2K: Interruptor de entrada AC con panel EPO < 600 A/fase
3C: Control analógico aislado + interruptor de entrada AC con panel EPO
3E: IEEE-488.2 + Control analógico aislado
3F: IEEE-488.2 + Interruptor de entrada AC con panel EPO
4A: IEEE-488.2 + Control analógico aislado + Interruptor de entrada AC con panel EPO

Certificaciones (ejemplos)
00: Ninguna
UL: Certificación UL/CSA NRTL
CE: Certificación CE

Especificaciones / Datos técnicos

• Serie: HPX Series
• Rango de tensión de salida: 10 V a 1000 V
• Rango de corriente de salida: 45 A a 6000 A
• Rango de potencia: 36 kW a 240 kW
• Densidad de potencia: hasta 150 kW (bahía simple), hasta 240 kW (bahía doble)
• Interfaces de control: panel frontal, entrada analógica aislada, RS232 (estándar), Ethernet (LXI) (estándar), IEEE-488 opcional
• Modos: conmutación automática tensión constante / corriente constante; modo potencia constante
• Protecciones: Remote Shutdown (S/D) interlock, protecciones contra fallos peligrosos
• Rendimiento transitorio: respuesta transitoria rápida y alta velocidad de cambio
• Ruido y refrigeración: baja ondulación, bajo ruido audible con ventiladores de velocidad variable controlados por temperatura
• Precisión de medida: mediciones integradas de tensión/corriente sin DMM externo
• Construcción: tecnología modular basada en conmutación FET de alta frecuencia; armarios rack con ruedas
