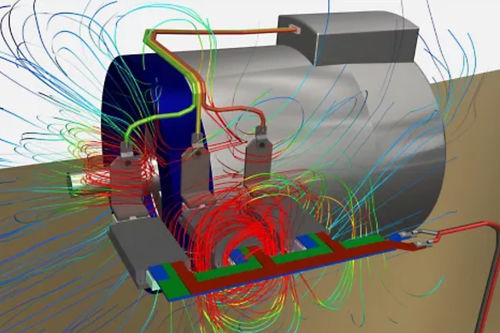

Software de análisis Q3D Extractor

de diseñode resoluciónMEF

Ansys Q3D Extractor realiza eficazmente las simulaciones de campo electromagnético cuasiestáticas en 3D y 2D necesarias para la extracción de los parámetros RLCG de una estructura de interconexión. Ansys Q3D Extractor es una herramienta de extracción parasitaria para el diseño electrónico moderno. Q3D Extractor calcula los parámetros parasitarios de resistencia, inductancia, capacitancia y conductancia (RLCG) dependientes de la frecuencia para productos electrónicos. Es ideal para diseñar paquetes electrónicos avanzados y conectores utilizados en equipos electrónicos de alta velocidad. También se utiliza para barras colectoras de alta potencia y componentes de convertidores de potencia utilizados en la distribución de energía eléctrica, la electrónica de potencia y los sistemas de accionamiento eléctrico. Modelado de sólidos Varios tipos de extracción Análisis de integridad de potencia/señal Refinamiento de malla automático y adaptable Comprensión de los parámetros parásitos de resistencia, inductancia, capacitancia y conductancia dependientes de la frecuencia Ansys Q3D Extractor es ideal para el diseño de paquetes electrónicos avanzados y conectores utilizados en equipos electrónicos de alta velocidad, o las barras colectoras de alta potencia y componentes de convertidores de potencia utilizados en la distribución de energía eléctrica, electrónica de potencia y sistemas de accionamiento eléctrico. Ansys Q3D Extractor realiza eficazmente las simulaciones de campo electromagnético cuasiestáticas en 3D y 2D necesarias para la extracción de los parámetros RLCG de una estructura de interconexión para generar automáticamente un modelo SPICE equivalente. Estos modelos de gran precisión pueden utilizarse para realizar análisis de integridad de la señal con el fin de estudiar los fenómenos electromagnéticos para comprender el rendimiento de las interconexiones, los paquetes de circuitos integrados, los conectores, las placas de circuito impreso, las barras colectoras y los cables.
