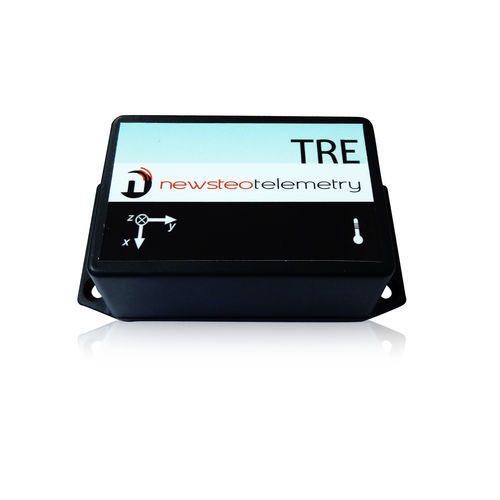

Registrador de datos de aceleración TRE35-001

de temperaturacon interfaz PCinalámbrico

Descripción general
El TRE35-001 permite medir y registrar las condiciones de transporte para rastrear impactos y variaciones de temperatura. Cada evento queda con marca temporal. Los datos se descargan y analizan en un PC mediante el software RF Monitor; el dispositivo admite registro local y transmisión en tiempo real.

Gama de medidas

• -16g a +16g (acelerómetro)
• -40°C a +85°C (temperatura)

Precisión

• Acelerómetro: 0,5g (precisión indicada)
• Temperatura: ±0,3°C para -30°C…+70°C; ±1°C en los extremos (-40°C…-30°C y +70°C…+85°C) (precisión indicada)
• Temperatura (tabla): ±0,2°C para 0…60°C

Modos de funcionamiento

• Live/Record: el usuario activa el modo de registro antes del envío; el TRE35-001 almacena valores horodados en memoria y permite su extracción posterior mediante RF Monitor.
• Monitoring (tiempo real): el dispositivo envía los datos registrados al PC en tiempo real; si no hay conexión, los registra localmente y los envía cuando se restablece la comunicación.
• Modo silencioso (para transporte aéreo): el dispositivo puede operar en silencio; los datos registrados son recuperables con la función "find products in silent mode" del software RF Monitor.

Funciones incluidas / destacables

• Carcasa IP65 (mencionada en la descripción del producto)
• Antena interna
• Pila primaria de Litio 1 A (indicada)
• Certificación: CE

Características / especificaciones técnicas

• Modelo: TRE35-001
• Conjunto de sensores: 1 acelerómetro midiendo en 3 ejes (XYZ)
• Rango de medida del acelerómetro: -16g a +16g en cada eje
• Umbral mínimo acelerómetro: -1g a +1g en cada eje (XYZ)
• Resolución acelerómetro: 14 bit - 3,9 mg
• Precisión del acelerómetro a 25°C: ±0,5g de -16g a +16g (sin resonancia)
• Si el impacto supera el rango, el TRE recorta a 16g y registra la medida
• Ruido del acelerómetro: 65 mg
• Calibración del acelerómetro: calibración realizada en fábrica por el fabricante
• Deriva de precisión: posible deriva de 10 mg/año en cada eje durante 4 años (no garantizado después de 4 años)
• Ancho de banda del acelerómetro: 1600 Hz
• Rango del sensor de temperatura: -40°C a +85°C
• Ejemplos de precisión del sensor de temperatura: ±0,2°C para 0…60°C; ±0,3°C para -30…+70°C; ±1°C para extremos [-40…-30°C] y [+70…+85°C]
• Resolución de temperatura: 0,015°C
• Tiempo de respuesta de temperatura: <10 seconds
• Deriva a largo plazo de temperatura: <0,05 K/año (indicado)
• Alimentación: 1 pila de Litio Thionyl tamaño A (3,6V) con conector; alternativa 1 pila alcalina AA (1,5V) en portapilas
• Rango de funcionamiento (con litio): -40°C a +60°C (picos hasta +85°C pero la carcasa puede dañarse)
• Rango de funcionamiento (con alcalina): -10°C a +50°C
• Rango de temperatura recomendado para maximizar la autonomía: +5°C a +35°C
• Vida de la batería a 25°C: casi 2 años (litio); aproximadamente 1 año (alcalina)
• Proveedor de batería (indicado): Newsteo (litio); alcalina: cualquier proveedor
• Batería reemplazable por el usuario: sí (conector para litio; portapilas con polaridad correcta para alcalina)
• RTC: reloj en tiempo real integrado para horadar mediciones; resolución: 1 s; deriva máxima: 2 minutos/mes a 25°C; hora ajustada en producción
• Memoria flash: 16 Mbits flash (≈129,000 bloques de medida). Ejemplo de capacidad: campaña de 2 años con 1 inclinación y medición de temperatura cada 15 minutos (70,080 registros) y ~29,000 registros de choque
• Comunicación inalámbrica: opera en banda ISM, dispositivo de corto alcance; diseñado para el mercado europeo usando 868 MHz
• Antena: interna
• Alcance: 100 metros en espacio abierto
• ILS: sensor magnético para acciones de usuario (despertar de hibernación; forzar una medición fuera de la frecuencia definida)
• Color: Negro
• Material: Plástico
• Características de la carcasa: la carcasa incluye 2 orificios para fijación en pared o dentro de un paquete
• Dimensiones sin tapa de brida: Longitud 84,80 mm; Ancho 56 mm; Altura 22 mm
• Dimensiones con tapa de brida: Longitud 110,15 mm; Ancho 56,20 mm; Altura 26,2 mm
• Peso aprox.: 160 g (pilas de litio incluidas)
• Nivel IP (tabla): IP54
