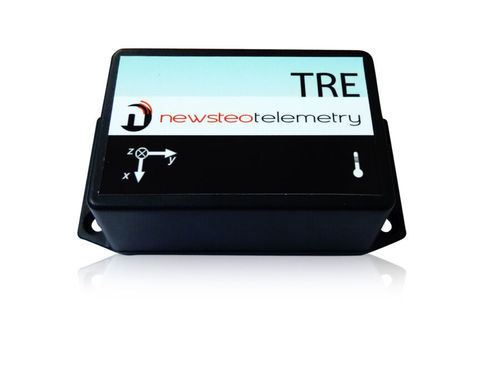

Registrador digital TRE37-001

de choquespara redpara adquisición de datos

Descripción El TRE37 mide y registra las condiciones en las que se transportan las mercancías, rastreando los golpes y las variaciones de temperatura y humedad. Cada evento se marca con una marca de tiempo. Los datos pueden descargarse y analizarse en un PC. Modos de funcionamiento

• Vivo/Registro: antes de enviar el paquete, el usuario activa el modo "registro". En cuanto se activa, el TRE almacena los valores en su memoria. Los datos registrados pueden leerse mediante el monitor de radiofrecuencia. Al final del transporte, el usuario detiene la grabación y puede recuperar los datos de la memoria.
• Monitorización: Aplicaciones de monitorización en tiempo real: el TRE envía los datos medidos al PC en tiempo real. Si la comunicación no es posible, el registrador almacena los datos en la memoria y los envía en cuanto es posible una conexión. Se puede utilizar un modo silencioso para el transporte aéreo; en este caso, para recuperar los datos registrados es necesario utilizar la función encontrar productos en modo silencioso del software RF Monitor.

Equipado con

• Caja IP65
• Antena interna
• Fuente de alimentación: batería de litio de 1 A

Resumen de sensores Acelerómetro: -16g a +16g en 3 ejes Temperatura: -40°C a 85°C Humedad: 0...100% HR Luminosidad: ------ Sensor de choque 1 acelerómetro que mide en 3 ejes (XYZ) Rango de medición: -16g a +16g en cada eje Umbral mínimo: -1g a +1g en cada eje (XYZ) Resolución: 14 bits - 3,9 mg Precisión a 25°C: ±0,5g de -16g a +16g (sin resonancia). Si el choque es demasiado alto en este rango, el TRE se satura a 16g y registrará la medición. Ruido: 65 mg Calibración: Calibración realizada en fábrica por el fabricante Deriva de precisión: Posible deriva de 10 mg/año en cada eje durante 4 años. No garantizado después de 4 años. Ancho de banda: 1600 Hz Sensor de temperatura Rango de medición: -40°C a 85°C Precisión: ±0,2°C para (0... 60°C) Resolución: 0.015°C Tiempo de respuesta: <10 segundos Deriva a largo plazo: <0,05 K / año Sensor de humedad Rango de medida: 0...100% HR Precisión: ±1,8% HR (0...80% HR) a 23°C Resolución: 0.003% HR (Punto de rocío máx. 80°C) Tiempo de respuesta: <10 segundos Deriva a largo plazo: <0,5% HR / año Fuente de alimentación / Batería Primario: 1 pila de litio-tionilo tamaño A (3,6V) con conector Secundaria: 1 pila alcalina AA (1,5V) en el portapilas Rango de temperaturas de funcionamiento con pilas de litio: -40°C a +60°C (hasta 85°C de pico) pero la carcasa puede dañarse Rango de temperaturas de funcionamiento con pilas alcalinas: de -10°C a +50°C Rango de temperaturas recomendado para maximizar la autonomía del producto +5°C a 35°C Duración de las pilas a 25°C: casi 2 años (litio) / aproximadamente 1 año (alcalinas) Proveedor de pilas: Newsteo (litio) / Cualquier proveedor (alcalina) Sustituibles por el usuario: Sí (conector-enchufe para las de litio; portapilas para las alcalinas) Tiempo, memoria y comunicaciones RTC: Reloj de tiempo real integrado para mediciones con marca de tiempo. Resolución: 1 s. Deriva máxima: 2 minutos/mes a 25°C. La hora se ajusta en producción. Memoria flash: 16 Mbits flash, o 129.000 bloques de medida (los choques toman 2 bloques). Ejemplo de capacidad en una campaña de 2 años: 1 medición de inclinación y temperatura cada 15 minutos = 70.080 registros; 29.000 registros de choques. Comunicación inalámbrica: Funciona en banda ISM, dispositivo de corto alcance (diseñado para el mercado europeo utilizando la banda de 868 MHz). Antena: Antena interna Alcance: 100 metros en espacio abierto ILS: Sensor magnético para acciones del usuario (despertar el producto en modo de hibernación; activar una medición fuera de la frecuencia de medición definida) Físico Color: Negro Material: Plástico Características del estuche: La caja incluye 2 orificios para su fijación a la pared o en el interior de un embalaje Dimensiones (sin tapa de brida / con tapa de brida): Longitud: 84,80 mm / 110,15 mm Anchura: 56 mm / 56,20 mm Altura: 22 mm / 26,2 mm Peso aprox.: 160 g (pilas de litio incluidas) Nivel de protección IP: IP65 Características / especificaciones técnicas

• Modelo: TRE37-001
• Sensores: acelerómetro de 3 ejes, sensor de temperatura, sensor de humedad
• Rango de medición de golpes: -16g a +16g por eje; resolución 14 bits (3,9 mg); precisión ±0,5g a 25°C
• Rango de temperatura: -40°C a 85°C; precisión ±0,2°C (0...60°C); resolución 0,015°C
• Rango de humedad: 0...100% HR; precisión ±1,8% HR (0...80% HR) a 23°C; resolución 0,003% HR
• Memoria: 16 Mbits flash (≈129.000 bloques)
• Inalámbrica: Banda ISM (868 MHz para Europa); antena interna; alcance típico 100 m espacio abierto
• Batería: Litio Thionyl A (3,6 V) primaria o alcalina AA de 1,5 V; reemplazable por el usuario
• Protección: Carcasa IP65
• Peso: ≈160 g (con batería de litio)
