Módulo lineal para pórtico compacto MULTILIFT series

Resumen
El programa MULTILIFT de ARBURG ofrece robots lineales modulares en versiones verticales y horizontales, diseñados para extracción fiable y precisa, manipulación de insertos y automatización de procesos de inyección. Los sistemas son configurables según el tamaño de máquina y se integran en tiempo real con el control ALLROUNDER para facilitar la puesta en marcha.

Ventajas

• Intuitivos: Símbolos gráficos y un concepto operativo homogéneo permiten programar los MULTILIFT con la misma lógica que las máquinas ALLROUNDER.
• Eficientes: Comunicación en tiempo real con la prensa que reduce tiempos muertos frente a soluciones EUROMAP clásicas.
• Seleccionables: Varias construcciones y versiones (V, H, SELECT) para adaptar la dirección de extracción, capacidad de carga y restricciones de instalación.
• Certificados: Unidades de producción CE suministradas llave en mano desde una única fuente.

Características

• Eje de inmersión dinámico (opcional): Reduce tiempos de entrada en el molde y permite ejes adicionales de agarre para distintas posiciones de rotación.
• Modularidad: Diferentes diseños y versiones especiales (p. ej. montaje sobre una placa móvil para unidades de inyección vertical).
• Soluciones de baja altura: Variantes MULTILIFT H y H 3+1 adecuadas para naves de poca altura y celdas de microinyección.
• Integración en tiempo real: Programación simplificada y manipulado optimizado del ciclo mediante la interfaz ALLROUNDER.

Programa MULTILIFT

• MULTILIFT SELECT: Robot estándar de entrada vertical — compacto, rentable y adecuado para extracciones verticales habituales.

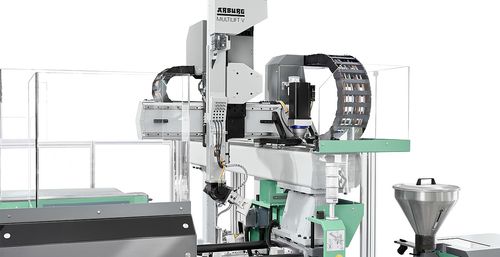

• MULTILIFT V: Instalación longitudinal con gran zona de trabajo para un manejo vertical preciso de insertos y piezas moldeadas.
• MULTILIFT H: Entrada horizontal para naves de baja altura, aplicaciones multicompontente por inyección vertical y instalaciones con periféricos verticales; variantes como H 3+1 disponibles.

Ejemplos de aplicaciones

• Sensores de ángulo de rotación: extracción vertical y montaje de disco magnético, placa base y tapa protectora con MULTILIFT V.
• Microruedas de conteo: celdas de microproducción con piezas de muy bajo peso manipuladas por MULTILIFT H 3+1.
• Vasos térmicos: extracción suave con garras fabricadas aditivamente en MULTILIFT SELECT para geometrías espumadas y ligeras.

Características / especificaciones técnicas

• MULTILIFT H 5 — Tamaño de la máquina: 270–920; Peso de manipulación: 5 kg
• MULTILIFT H 3+1 — Tamaño de la máquina: 270–370; Eje principal: 3 kg; Eje secundario: 1 kg
• MULTILIFT V 40 — Tamaño de la máquina: 630–1120; Peso de manipulación: 40 kg
• MULTILIFT V 30 — Tamaño de la máquina: 570–1120; Peso de manipulación: 30 kg
• MULTILIFT V 20 — Tamaño de la máquina: 370–920; Peso de manipulación: 20 kg
• MULTILIFT V 10 — Tamaño de la máquina: 270–570; Peso de manipulación: 10 kg
• MULTILIFT SELECT 16 — Tamaño de la máquina: 470–920; Peso de manipulación: 16 kg
• MULTILIFT SELECT 8 — Tamaño de la máquina: 270–570; Peso de manipulación: 8 kg
