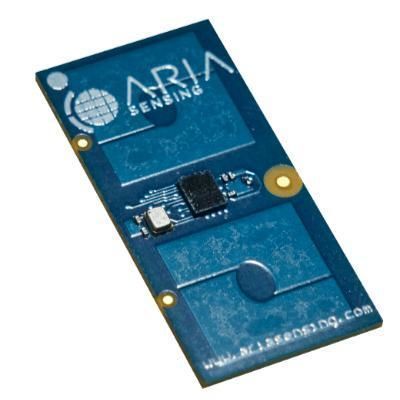

Módulo sensor radar LT103 SPI

Descripción general
Módulo radar SMT Ultra-Wideband, compacto y ligero, de alta precisión para aplicaciones en interiores.

Resumen del producto
El LT103 SPI integra antenas de alto rendimiento y una interfaz de comunicación SPI. Está diseñado para cumplir con las regulaciones UWB: EU EN 302 065 (UE), ARIB STD-T91 Ver. 2.0 2015 (Japón), FCC CFR 47 Part 15 (EE. UU.), RS220 03/2009 (Canadá) y KCC (Corea del Sur). El cálculo de los datos radar debe realizarse en el equipo host. Ideal para aplicaciones que requieren algoritmos de más que presencia.

Características clave

• Interfaz: SPI
• Antenas de alto rendimiento integradas
• Factor de forma SMT compacto
• Diseñado para aplicaciones en interiores
• Capacidad de cumplimiento regulatorio UWB mundial

Detección y cobertura

• Capacidad de detección: 1D
• Alcance máximo (persona en movimiento): 9 m
• Campo de visión / Ancho de haz: 120° x 120° (FOV antena integrada: aprox. ±60° por ±60°)

Notas
El cálculo de los datos radar se realiza a nivel del host; el módulo proporciona los datos brutos radar vía SPI.

Características / especificaciones técnicas

• Rango de frecuencia: 7.3 GHz a 8.5 GHz
• Alimentación: Typical 1.8 Vdc to 3.3 Vdc
• Consumo: 70 mA @ 3.3 V
• Tamaño: 15 mm x 30 mm
• Rango de temperatura: -40°C a +85°C
• Flash: no
• Microcontrolador a bordo: N/A
• Interfaz: SPI
• Capacidad de detección: 1D
• Alcance máximo (persona en movimiento): 9 m
• Campo de visión: 120° x 120°
• Ancho de haz: 120° x 120°
• FOV antena integrada: ~(±60° por ±60°)
