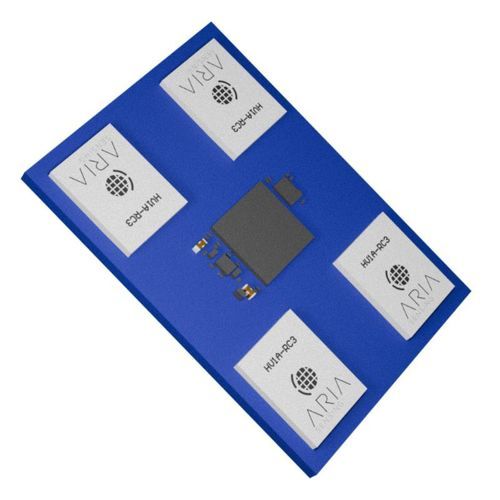

Módulo sensor radar AHM2D

Resumen
AHM2D es un módulo radar UWB compacto para detección de personas y detección de presencia. Incorpora una antena integrada y es compatible con las bandas UWB reguladas a nivel mundial, lo que permite su uso en aplicaciones globales.

Capacidades clave

• emPulse Technology: Sí
• Capacidad de detección: 1D / 2D
• Conformidad con regulaciones UWB: Compatible a nivel mundial
• Antenna integrada FOV: ~(±60° por ±60°)
• Campo de visión: 120° x 120°
• Ancho de haz: 30° x 120°

Alcance y entorno operativo

• Alcance máximo (persona en movimiento): 12 m
• Rango de frecuencias: 7,3 GHz – 9,0 GHz
• Temperatura de funcionamiento: -40°C a +85°C

Hardware y alimentación

• Memoria Flash: 2 MB
• Dimensiones: 45 mm x 32 mm
• Consumo de energía: 90 mA @ 1,8 V
• Microcontrolador a bordo: RISC-V
• Interfaz: UART / SPI
• Alimentación: 1,8 V CC

Especificaciones técnicas

• Tipo de producto: Módulo radar UWB
• Modelo: AHM2D
• emPulse Technology: Sí
• Capacidad de detección: 1D / 2D
• Conformidad con regulaciones UWB: Compatible a nivel mundial
• Alcance máximo (persona en movimiento): 12 m
• Campo de visión: 120° x 120°
• Ancho de haz: 30° x 120°
• Antenna integrada FOV: ~(±60° por ±60°)
• Rango de frecuencias: 7,3 GHz – 9,0 GHz
• Temperatura de funcionamiento: -40°C a +85°C
• Flash: 2 MB
• Dimensiones: 45 mm x 32 mm
• Consumo de energía: 90 mA @ 1,8 V
• Microcontrolador a bordo: RISC-V
• Interfaz: UART / SPI
• Alimentación: 1,8 V CC
