Digitalizador hasta 150 MS/s PXIe-1803

1 canal2 canalesanalógico

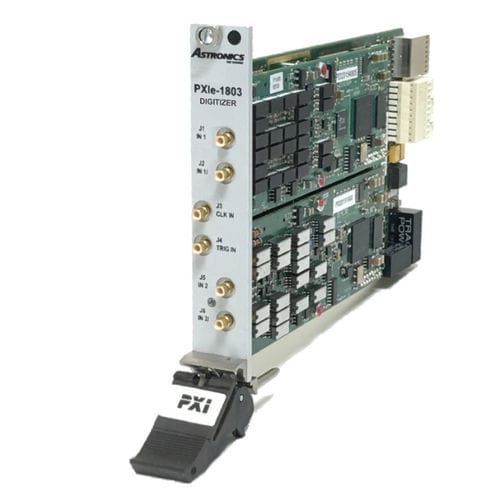

El Astronics Test Systems PXIe-1803 es un digitalizador de 2 canales. Ocupando sólo una ranura periférica PXI Express o una ranura híbrida, este digitalizador ofrece la mejor combinación de velocidad y rango dinámico disponible para PXI Express. La referencia incorporada asegura una alta precisión durante un largo ciclo de calibración Información del producto Integridad de la señal Uno de los requisitos más importantes en las aplicaciones de prueba y medición actuales es la alta calidad de la señal. Con una SFDR excepcionalmente buena de < 83dB a una portadora de 1 MHz, el Astronics Test Systems PXIe-1803 digitaliza las señales con la mayor fidelidad de su clasificación. La precisión absoluta y relativa de CC supera con creces la de los modelos de la competencia. Las entradas de señal se suministran tanto en forma de extremo único como de diferencial verdadero Sincronización de canales Ambos canales del digitalizador pueden funcionar de forma independiente o sincronizada. La adquisición de la forma de onda puede ser activada por un nivel analógico en el canal 1 o 2, por un trigger externo, por un trigger PXI o por un trigger de software. Alta densidad y modularidad El pequeño tamaño y el alto rendimiento del PXIe-1803 de doble canal lo hacen ideal para su uso en aplicaciones de gran número de canales. El módulo puede sincronizarse con módulos adicionales en un chasis PXI con ranuras híbridas. Esto reduce el tamaño y el coste del sistema a la vez que mejora la granularidad y la capacidad de mantenimiento del mismo. Potente panel frontal blando El PXIe-1803 incluye un panel frontal blando (SFP) que permite controlar manualmente el acondicionamiento de la señal frontal, el reloj y la captura de la señal. El SFP le permite ver formas de onda digitalizadas en la ventana de vista previa, proporcionando información sobre los parámetros de la señal capturada en el dominio del tiempo.
