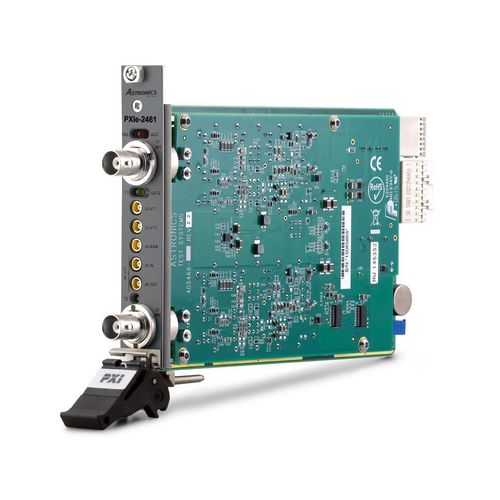

Contador de impulsos PXIe-2461

de tiempode cicloselectrónico

El PXIe-2461 PXI de Astronics Test Systems es un contador/temporizador universal de 235 MHz de alto rendimiento y 2 canales, universal de 235 MHz. Ocupando una sola ranura periférica PXI Express o una ranura híbrida, el contador de intervalos de frecuencia y tiempo (FTIC) ofrece once funciones de medición automáticas y fáciles de usar intervalo/contador de frecuencia y tiempo (FTIC) ofrece once funciones de medición automáticas y fáciles de usar, incluyendo la fase, el pulso, la velocidad y el tiempo de medición automática de fácil uso, incluyendo medición de fase, pulso, pico, tiempo de subida/bajada, intervalo de tiempo y relación, todo ello con una resolución extremadamente alta. Información sobre el producto Breve descripción El contador/temporizador universal de alto rendimiento PXIe-2461 ofrece doce funciones de medición automática - Frecuencia (directa o de relación) y período - Intervalo de tiempo (normal y retardado) - Tiempo de subida y bajada - Ancho de pulso (positivo o negativo) - Ciclo de trabajo y fase - Totalización (Manual o por Pulso o Ciclo) - DVM (tensiones MAX, MIN y DC) Medición con alta granularidad El contador PXIe-2461 mide frecuencias de hasta 235 MHz con hasta 9 dígitos de resolución por segundo. Captura intervalos de tiempo con una resolución de 1 ns en un solo disparo y una resolución de 100 ps con el promedio activado Histéresis flexible El PXIe-2461 tiene un ajuste de histéresis bajo y alto para mejorar la inmunidad al ruido. Los ajustes de histéresis de fábrica también pueden programarse según los requisitos del sistema mediante una herramienta de calibración de histéresis Tiempo de espera de la medición El tiempo de espera de medición programable permite optimizar el rendimiento del sistema cuando faltan señales de entrada. Características principales - Realice mediciones de temporización de precisión con 9 dígitos de resolución - Automatice las pruebas mediante las mediciones automáticas, incluida la señal de pico - Las especificaciones clave incluyen: - Medición de frecuencia de 235 MHz - Resolución de 9 dígitos por segundo - Resolución de intervalo de tiempo de 1 ns (100 ps con promedio)
