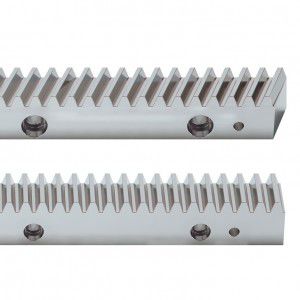

cremallera de dientes helicoidales / rectificado / de precisión / de acero
UHPR series

Añadir a mis favoritos en MyDirectIndustry
Añadir al comparador Quitar del comparador
cremallera de dientes helicoidales / rectificado / de precisión / de acero cremallera de dientes helicoidales / rectificado / de precisión / de acero - UHPR series
{{requestButtons}}

Características

  • Dentado:

    de dientes helicoidales

  • Otras características:

    de precisión, rectificado, de acero

  • Longitud:

    1.000 mm (39,37 in)

Descripción

Q3 - Clase de calidad 3

Datos técnicos:

Acero tratado térmicamente según el estándar ATLANTA
Dientes endurecidos con el ATLANTA de alto rendimiento
proceso de endurecimiento y rectificado
Rectificado por todos los lados después del endurecimiento
Firmado con error de paso total efectivo (20°)
Error total de paso GTf 1000 ≤ 0,012mm
Sistema de dientes rectos y helicoidales de 19°31'42
Módulo 5 a 12
Longitud hasta 1000mm
Fuerza de avance máxima por contacto de piñón hasta 409,0 kN

Q5 - Clase de calidad 5
StrongLine

Datos técnicos:

Acero de cementación según el estándar ATLANTA
Caja de dientes endurecida y rectificada
Rectificado por todos los lados después del endurecimiento
Firmado con el error de paso total efectivo (20°C)
Error total de paso GTf/1000 ≤ 0,026mm
Sistema de dientes rectos y helicoidales de 19°31'42
Módulo 3 a 6
Longitud 1000 mm
Fuerza de avance máxima por contacto de piñón hasta 131,5 kN

Traducción automática  (ver el original en inglés)
