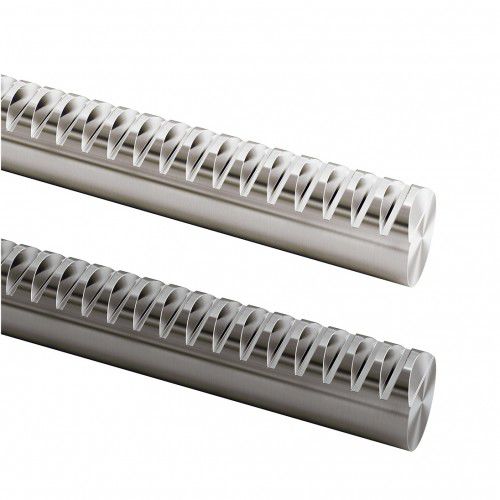

Cremallera de dientes rectos HPR series

helicoidalde precisiónrectificado

Q6 - Clase de calidad 6 Datos técnicos: Acero de cementación según el estándar ATLANTA (29 xx xx0) Acero tratado térmicamente según el estándar ATLANTA (29 xx xx5) Dientes endurecidos con el ATLANTA de alto rendimiento proceso de endurecimiento y rectificado Rectificado por todos los lados después del endurecimiento Error total de paso GTf 1000 ≤ 0,036mm Sistema de dientes rectos y helicoidales de 19°31'42 Módulo 2 a 4 Longitud hasta 2000mm Fuerza de avance máxima por contacto de piñón hasta 409,0 kN Q7 - Clase de calidad 7 Datos técnicos: Acero tratado térmicamente según el estándar ATLANTA Dientes endurecidos con el ATLANTA de alto rendimiento proceso de endurecimiento y rectificado Rectificado por todos los lados después del endurecimiento Error total de paso GTf/1000 ≤ 0,052mm Sistema de dientes rectos y helicoidales de 19°31'42 Módulo 2 a 10 Longitud 2000 mm Fuerza de avance máxima por contacto de piñón hasta 287,0 kN Estante Redondo Q7 - Clase de calidad 7 Datos técnicos: Material: E TG 88 acc. DIN 17210 Templado y revenido 800 - 950 N/mm² Perfil del suelo Error total de paso GTf/1000 ≤ 0,016mm Módulo 1 a 4 Longitud 2000 mm Fuerza de avance máxima por contacto de piñón hasta 13,7 kN
