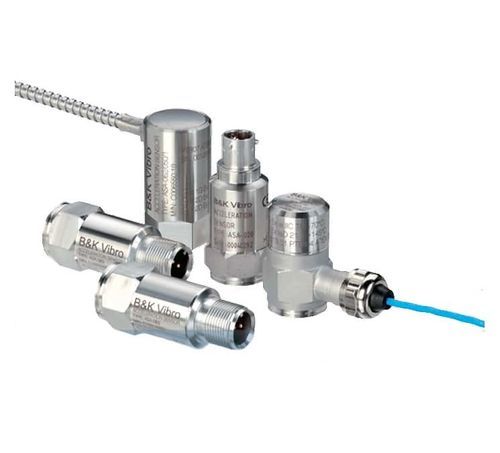

Acelerómetro piezoeléctrico

industrialcon electrónica integradareforzado

Detalles del producto Los sensores de vibración por aceleración, también conocidos como acelerómetros, operan bajo el principio de compresión piezoeléctrica. Una masa está montada sobre el elemento piezoeléctrico (cristal o cerámica). Los discos piezo-cerámicos y una masa forman un sistema de amortiguación dentro del sensor, precargado con un resorte. Cuando la máquina vibra, la masa sísmica deforma el elemento piezoeléctrico (compresión y liberación). La fuerza mecánica de la masa sísmica es proporcional a la vibración de la máquina (aceleración). El cristal piezoeléctrico genera una carga eléctrica proporcional a la aceleración. El amplificador de carga convierte la carga eléctrica en una salida de voltaje. La aceleración es la tasa de cambio de velocidad en el tiempo, medida en m/s² o g. Cuando las vibraciones actúan sobre este sistema, la masa ejerce una fuerza alterna sobre los discos de cerámica, generando cargas eléctricas debido al efecto piezoeléctrico; estas variaciones de carga son proporcionales a la aceleración. Un amplificador de carga integrado eleva la señal de salida a un nivel utilizable. Aplicaciones: - Vibración absoluta de la carcasa - Condición de los rodamientos - En combinación con una medición de disparo: medición vectorial (amplitud y fase) Ventajas: - Amplio rango de frecuencias y amplitudes - Construcción robusta, diseños compactos - Dirección de medición arbitraria - Baja sensibilidad a los campos magnéticos Requisitos: - Se requiere fuente de alimentación externa - Baja sensibilidad a bajas frecuencias (atenuación) - Temperatura de funcionamiento limitada debido al amplificador interno (< 125°C) Características: - Acelerómetro piezoeléctrico con amplificador de carga integrado - Factor de transmisión: 100 mV/g ±5%, 10,2 mV/m/s² ±5% - Sobrecarga: Permanente 500 g (pico), por choque 5000 g (todas las direcciones) - Caída de 1,5 m sobre concreto sin daño - Rango de temperatura de funcionamiento: –50°C a +125°C - Carcasa: Acero de alta calidad, sellado hermético, modelo industrial robusto Especificaciones técnicas / Características: - Acelerómetro piezoeléctrico con amplificador de carga integrado - Factor de transmisión: 100 mV/g ±5%, 10,2 mV/m/s² ±5% - Sobrecarga: Permanente 500 g (pico), por choque 5000 g (todas las direcciones) - Resistencia a caídas: 1,5 m sobre concreto sin daño - Temperatura de funcionamiento: –50°C a +125°C - Carcasa: Acero de alta calidad, sellado hermético, modelo industrial robusto - Aplicaciones: Turbinas de vapor, gas, hidráulicas; motores diésel y de gas; compresores
