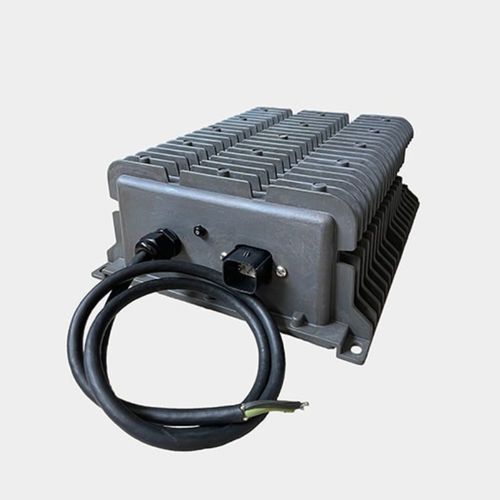

El cargador de batería de 12VDC o 24VDC carga una batería de plomo-ácido de 12VDC, así como otras químicas de la batería. Está diseñado para el montaje en un vehículo o en un motor estacionario y logró la disipación de calor por lo que no se requiere refrigeración por ventilador. Acepta alimentación de línea de 120 VCA/220 VCA. El cargador controla un sensor remoto de temperatura de la batería para un funcionamiento seguro y evitar el sobrecalentamiento de la batería. Transmite el estado del cargador, el estado de la conexión de línea, el voltaje de la batería y la corriente de carga a través del bus CAN. El asistente electrónico configura el cargador para adaptarlo a la aplicación. Otro modelo basado en el diseño del cargador actúa como fuente de alimentación.
Especificaciones
Tasa de baudios CAN
250 kbit/s
Modo de alimentación
salida de 5-24 V CC, hasta 15 A
Configurable por el usuario
Modo cargador de batería
Tensión: 10-30 VCC En función del modo de carga y de la configuración del usuario
Corriente: 0,5-15 ADC En función del modo de carga y de la configuración del usuario
Lógica de control
Software integrado estándar
Funcionalidad programable por el usuario mediante el Asistente Electrónico (EA),
N/P: AX070502 o N/P: AX070506K
Carcasa
Caja y tapa de aluminio fundido ACD12, anodizado duro según MIL-A-8625
Junta de EPDM moldeada
11.83 x 8,74 x 3,88 pulgadas
L x A x A excluido el conjunto del cable de alimentación
Conexiones
1 Molex de 4 patillas 194280006
1 Molex de 6 patillas 1943506011
1 Molex de 12 patillas 194280001
Temperatura de funcionamiento
-40 a 60°C (-40 a 140°F) para entradas 90-170 VAC
-40 a 70°C (-40 a 158°F) para entradas >170 VAC
Aplicaciones
Vehículos todoterreno
Equipos de elevación
Vehículos eléctricos
Flotas y vehículos utilitarios
Vehículos de emergencia
Grupos electrógenos
Equipos para petróleo y gas
Utilidad eléctrica
Aparamenta de subestación
---
