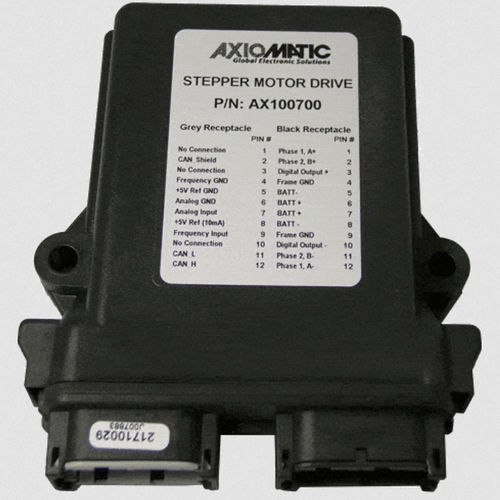

Control de motor paso a paso AX100700

El controlador de motor paso a paso proporciona un control sencillo y preciso de los niveles, formas de onda, temporización y cambios de fase de la corriente para un motor paso a paso de dos fases a través de mensajes de comando SAE J1939. Se proporcionan entradas de comando analógicas y digitales para un parámetro de tiempo de funcionamiento, retroalimentación en un bucle de control PID o como comando de parada de emergencia. dispone de 1 entrada de pulsos o PWM para sensor inductivo o activo. La dirección del motor es seleccionable. Dispone de una salida adicional, una salida digital de pérdida (hasta 5 A) para un relé, freno u otra carga. Especificaciones Entradas 1 Entrada analógica/digital, configurable por el usuario como: Corriente Tensión Entrada digital (activa alta o activa baja) 1 Entrada de pulsos o PWM, configurable por el usuario como: 100 Hz-10 kHz Entrada digital (activa alta o activa baja) Salidas digitales 1 salida (conmutada a GND) para una carga de hasta 5 A (relé, freno u otra carga) Salida al motor Driver Microstepping DMOS Allegro, A3979 Máximo 2 A por fase para un motor paso a paso. Tensión de funcionamiento 12/24 VDC Nominal (9-32 VDC) Lógica de control Lógica de control del accionamiento del motor en bucle abierto o cerrado (seleccionable por el usuario) Software estándar integrado Funcionalidad programable por el usuario mediante el Asistente Electrónico (EA), N/P: AX070502 o N/P: AX070506K Carcasa Caja de nylon para PCB de alta temperatura, TE Deutsch N.º de referencia: EEC-325X4B Conexiones 1 receptáculo de 24 patillas equivalente al TE Deutsch P/N: DTM13-12PA-12PB-R008 Temperatura de funcionamiento -40 a 85 ºC -40 a 185 ºF Aplicaciones Automatización como: Equipos de Construcción Equipos Móviles Vehículos de transporte de materiales Vehículos de carretera (autobuses)
