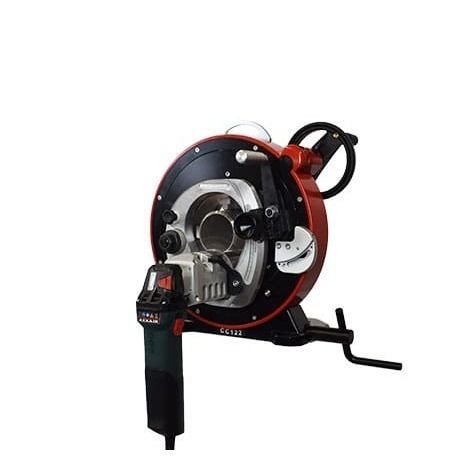

Achaflanadora eléctrica GA122 series

portátilorbitalpara preparación de cordón de soldadura

Descripción general
La biseladora orbital GA122 está diseñada para la preparación precisa y eficiente de soldaduras en tubos. Rango de diámetro exterior: 0,625 - 4,5 in / 15 - 119 mm. Los cabezales de fresado de alta velocidad con insertos de carburo eliminan material mucho más rápido que los insertos HSS. El proceso patentado sin lubricante elimina la necesidad de limpiar los tubos antes de la soldadura. La gama GA utiliza el mismo bastidor que las máquinas de corte orbital AXXAIR CC y puede convertirse en máquina de corte o de soldadura mediante kits de conversión, ofreciendo una solución versátil para la preparación de tubos.

Características clave

• Rango de diámetros: 0,625 - 4,5 in / 15 - 119 mm.
• Cabezales de fresado de alta velocidad con insertos de carburo para un arranque de viruta más rápido y biseles precisos.
• Proceso patentado sin lubricante — no se requiere limpieza previa de los tubos.
• Mismo bastidor que las máquinas AXXAIR CC; convertible a corte o soldadura mediante kits de conversión.
• Sistema de sujeción concéntrico en acero inoxidable con múltiples puntos de contacto para ampliar el rango de biselado y evitar la deformación.
• Sistema opcional de rotación y sujeción automática para mayor repetibilidad y productividad.

Ventajas del producto

• Sujeción concéntrica en acero inoxidable con numerosos puntos de contacto que mejora la calidad del bisel y evita deformaciones; mordazas inox protegen contra la contaminación.
• Rueda de rotación que garantiza un giro suave, aumentando la vida útil de los insertos de carburo y mejorando la calidad del bisel.
• Rotación y sujeción automáticas opcionales para aumentar la repetibilidad y la productividad en series.
• Insertos de carburo con rendimiento superior a los HSS; tipos estándar: V (30° / 37,5° / 45°) y J (10°).
• Palanca de penetración con resorte y sistema de seguimiento para un biselado uniforme, prolongando la vida útil de los insertos y mejorando la seguridad y facilidad de uso.
• Posibilidad de equipar modelos con bancos de apoyo para tubos largos y kits de conversión para corte, biselado y soldadura.

Especificaciones técnicas

• Modelo: GA122
• Ref.: GA122-M1 / GA122-M2
• Rango de diámetros: 0,625 - 4,5 in / 15 - 119 mm
• Capacidad de biselado (espesor): hasta 0,3 in / 8 mm
• Velocidad del cabezal de fresado: 2050 - 7300 rpm
• Potencia del motor eléctrico: 1700 W
• Tensión: 110 o 220 V
• Frecuencia: 50 / 60 Hz
• Radiación acústica máx.: 99 dB
• Nivel de vibración: < 2.5 m/s2
• Peso unidad: 42 kg / 93 lb
• Dimensiones máquina: 443 x 541 x 304 mm
• Dimensiones embalaje: 630 x 450 x 720 mm
• Peso embalado: 48 kg / 106 lb
• * según tipo de insertos y material del tubo
