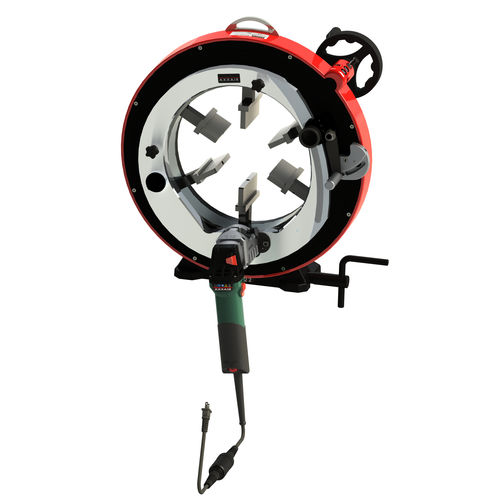

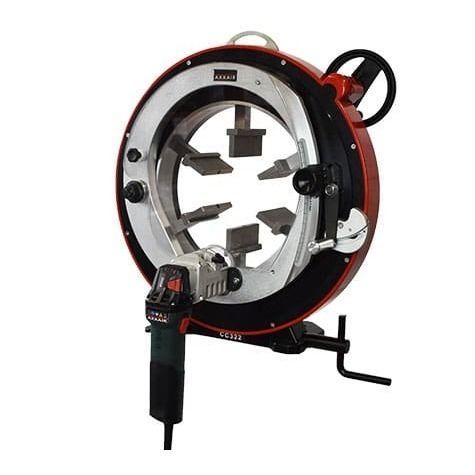

Achaflanadora eléctrica GA322

portátilorbitalde precisión

Descripción
La biseladora orbital GA322 está diseñada para la preparación precisa y repetible de soldaduras en tubos. Rango de diámetros: 5,5 – 12,750" (141 – 328 mm). Sus cabezales de fresado de alta velocidad con plaquitas de carburo permiten una extracción de material mucho más rápida que los insertos HSS. El proceso patentado sin lubricante reduce la necesidad de limpieza previa al soldado y mejora la productividad. El bastidor es el mismo que el de las máquinas de corte orbital AXXAIR CC; mediante kits de conversión la GA322 se puede transformar en máquina de corte o en equipo de soldadura.

Versatilidad
Apta para aplicaciones industriales que requieren repetibilidad y calidad constante del bisel. Opciones disponibles: sistema automático de rotación y sujeción, bancos de soporte para tubos largos y kits de conversión para realizar corte, biselado y soldadura con la misma máquina.

Ventajas del producto

• Sistema de sujeción concéntrico en acero inoxidable con numerosos puntos de contacto: amplia el rango de biselado y evita la deformación del tubo; mordazas inox que protegen de la contaminación.
• Rueda de rotación especial para un giro suave, mejorando la vida útil de las plaquitas y la calidad del bisel.
• Opción de rotación y sujeción automática para mayor repetibilidad y ciclos más rápidos.
• Plaquitas de carburo con rendimiento superior a las HSS; disponibles en V (30° / 37,5° / 45°) y J (10°).
• Palanca de penetración con muelle y sistema de guiado para un acoplamiento uniforme de la hoja, garantizando un biselado sin esfuerzo y seguro.
• Posibilidad de incorporar bancos de apoyo para tubos largos y kits de conversión para corte, biselado y soldadura.

Especificaciones (tabla)
Descripción: GA322
N.º de referencia: GA322-M1 / GA322-M2
Rango de diámetros: 5,5 – 12,750" / 141 – 328 mm
Capacidad de biselado (espesor de pared)*: Hasta 0,3" / 8 mm
Velocidad de rotación del cabezal: 2050 – 7300 rpm
Potencia motor eléctrico: 1700 W
Tensión: 110 o 220 V
Frecuencia: 50 / 60 Hz
Radiación acústica máxima: 99 dB
Nivel de vibración: < 2.5 m/s2
Peso unitario: 71 kg / 157 lbs
Dimensiones máquina: 649 x 644 x 304 mm (25.55 x 25.35 x 11.96")
Dimensiones embalaje: 950 x 550 x 850 mm (37.40 x 21.65 x 33.46")
Peso embalaje: 79,4 kg (176 lbs)
*Dependiendo del tipo de insertos y del material del tubo.

Características / especificaciones técnicas

• Descripción: GA322
• Ref.: GA322-M1 / GA322-M2
• Rango diámetros (Ø ext.): 5,5 – 12,750" (141 – 328 mm)
• Capacidad de biselado: hasta 0,3" (8 mm)
• Velocidad cabezal de fresado: 2050 – 7300 rpm
• Motor eléctrico: 1700 W
• Tensión: 110 V o 220 V
• Frecuencia: 50 / 60 Hz
• Emisión acústica: 99 dB (máx.)
• Nivel de vibración: < 2.5 m/s2
• Peso: 71 kg (157 lbs)
• Dimensiones máquina: 649 x 644 x 304 mm
• Dimensiones embalaje: 950 x 550 x 850 mm
• Peso embalaje: 79,4 kg (176 lbs)
• Insertos: plaquitas de carburo estándar (V 30° / 37,5° / 45°, J 10°)
