Generador de frecuencia

de tensiónrefrigerado por airede bajo ruido

Descripción general

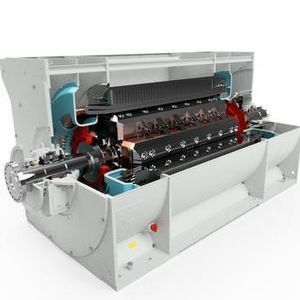

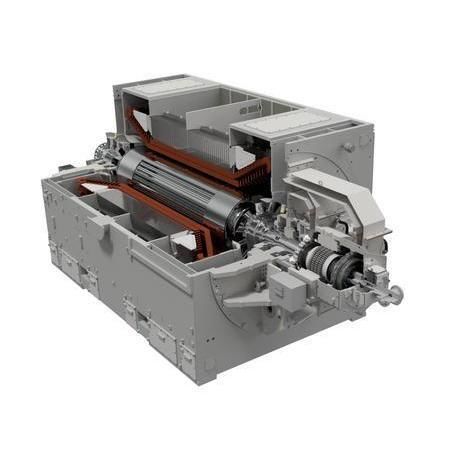

Los generadores 2 polos refrigerados por aire BRUSH DAX están diseñados para ser impulsados por turbinas de vapor o de gas, con potencias continuas de 20 a 310 MVA. Disponibles en BDAX (excitación sin escobillas) y YDAX (excitación con escobillas/estática), cuentan con más de 3.500 instalaciones activas y son especificados por industriales, EPC y operadores de plantas para generación accionada por turbina y aplicaciones de compensador síncrono.

Estator
El bastidor del estator está diseñado para soportar esfuerzos mecánicos en condiciones de falla. Los bobinados utilizan cinta vidrio-mica enriquecida con resina que proporciona aislamiento de clase F para altas temperaturas.

Rotor
El rotor es una forja maciza de aleación desgasificada de níquel-cromo-molibdeno que aporta elevadas propiedades a la tracción. El conductor del rotor es una tira de aleación cobre/plata de alta conductividad con aislamiento clase F. Los extremos de bobinado se sujetan mediante anillos retenedores de acero austenítico no magnético 18-18 manganeso-cromo.

Excitación
La excitación sin escobillas emplea un generador excitador de armadura rotativa trifásica con un rectificador rotativo montado en el eje y fusible. La excitación estática conduce la energía desde el generador a través de transformadores y un rectificador controlado hacia el campo principal mediante anillos rozantes.

Especificaciones
Tensión: Hasta 20 kV
Excitación: Sin escobillas o estática
Aislamiento: Clase F
Frecuencia: 50 o 60 Hz
Potencia: 20 a 310 MVA
Accionamiento: simple o doble extremo
Drivers:

• Turbina de gas aeroderivada
• Turbina de gas heavy-frame
• Turbina de vapor (incluida geotérmica)
• Turboexpansor

Normas de diseño: Conforme a IEC, IEEE, CSA, ATEX, IECEx, ABS, DNV y Lloyds.

Opciones

• Funcionamiento a baja temperatura
• Bajo nivel de ruido
• Construcción ligera
• Operación en zonas peligrosas
• Múltiples opciones de intercambiadores de calor
• Accionamiento de doble extremo
• Variantes de alta inercia
• Variantes de baja inercia
• Configuraciones para entornos severos
• Capaz de operar como compensador síncrono

Características / Especificaciones técnicas

• Serie de modelo: DAX
• Rango de potencia: 20 a 310 MVA
• Tensión máxima: Hasta 20 kV
• Frecuencias disponibles: 50 Hz o 60 Hz
• Clase de aislamiento: F
• Tipos de excitación: Sin escobillas (rectificador rotativo) o estática (rectificador controlado con anillos rozantes)
• Material del rotor: Forja maciza de aleación desgasificada níquel-cromo-molibdeno
• Conductor del rotor: Tira de aleación cobre/plata de alta conductividad
• Retenedores de extremos de bobinado: Acero austenítico no magnético 18-18 manganeso-cromo
• Opciones de accionamiento: simple o doble extremo; adecuados para turbinas aeroderivadas, turbinas heavy-frame, turbinas de vapor (incluida geotermia) y turboexpansores
• Conformidad: IEC, IEEE, CSA, ATEX, IECEx, ABS, DNV, Lloyds
