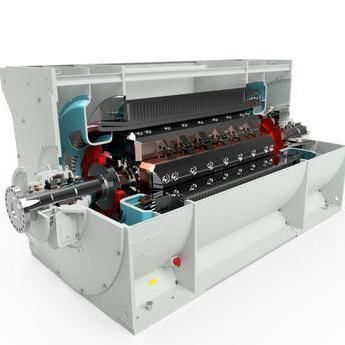

Generador de frecuencia

síncronode tensiónrefrigerado por aire

Resumen
Los generadores síncronos 4 polos refrigerados por aire BRUSH™ Power Generation están diseñados para accionamiento por turbinas (gas o vapor) con potencias típicas de 10 a 55 MVA (@40°C) y rango total de 3 a 55 MVA. Más de 750 instalaciones en servicio; especificados para geotermia, servicios públicos, cogeneración (CHP), industrial y offshore.

Estator
El bastidor del estator es una estructura rígida de acero diseñada para soportar las solicitaciones mecánicas en operación y en cortocircuito accidental. El núcleo está formado por laminaciones segmentadas de acero eléctrico alto en silicio y baja pérdida, con conductos de ventilación radiales. El devanado del estator es de dos capas en configuración diamante, con bobinas idénticas y seis extremos de bobinado (tres a bornas de línea y tres a neutro). El sistema de aislamiento es Clase F (tela de vidrio y cinta de mica), con impregnación por vacío (VPI) y curado en horno.

Rotor
El rotor se fabrica a partir de una forja monobloque de acero aleado, desgasificada, colada al vacío y alivianada por tensiones para garantizar propiedades uniformes. El devanado rotorico incluye cuatro bobinas de tiras de cobre, soldadas por brazing y aisladas con papel de fibra aramida y resina epoxi, consolidadas bajo alta presión y temperatura. Las bobinas se conectan en serie a la salida CC del excitador sin escobillas mediante conexiones flexibles y se retienen con zapatas de polos forjadas. Todos los rotores reciben ensayos completos, incluyendo pruebas de sobrevelocidad.

Ventajas

• Alta eficiencia eléctrica (hasta 98,6%)
• Optimizado para aplicaciones con turbina (típico 10–55 MVA @40°C)
• Unidades modulares probadas en fábrica para reducir tiempo de puesta en marcha in situ

Características

• Rotor forjado en pieza única para larga vida útil (vida de diseño ≈25 años)
• Construcción modular adaptable a diferentes diseños de turbina
• Pruebas de fábrica exhaustivas para minimizar trabajos en campo

Aplicaciones

• Geotermia
• Cogeneración / CHP
• Empresas de servicios públicos
• Generación industrial
• Instalaciones offshore

Especificaciones
Tensión: Hasta 15 kV
Excitación: Sin escobillas o estática
Aislamiento: Clase F
Frecuencia: 50 o 60 Hz
Potencia: 3 a 55 MVA (@40°C)
Accionamiento: Extremo simple o doble
Tipos de turbina: Turbina aeroderivada; turbina frame; turbina de vapor
Normas de diseño: Conforme a IEC y IEEE

Opciones

• Funcionamiento en bajas temperaturas
• Baja emisión acústica
• Diseños ligeros
• Operación en áreas peligrosas
• Variantes de intercambiadores de calor
• Accionamiento doble
• Variantes de alta inercia
• Diseños conforme a API 546
• Configuraciones para entornos severos
• Capaz de operar como compensador síncrono

Especificaciones técnicas

• Tensión: Hasta 15 kV
• Rango de potencia: 3 a 55 MVA (@40°C) (típico 10–55 MVA para unidades movidas por turbina)
• Frecuencia: 50 Hz o 60 Hz
• Clase de aislamiento: F (tela de vidrio, cinta de mica, VPI y curado en horno)
• Excitación: Sin escobillas o estática
• Construcción del rotor: Forja monobloque de acero aleado (desgasificada, colada al vacío, alivianada)
• Bobinado del estator: Bobinado diamante de dos capas con seis extremos (3 línea, 3 neutro)
• Refrigeración: Configuración refrigerada por aire (4 polos)
• Accionamiento: Simple o doble; compatible con turbinas aeroderivadas/frame y turbinas de vapor
• Normas: Conforme IEC y IEEE
• Pruebas de fábrica: Ensayos completos incluyendo prueba de sobrevelocidad
