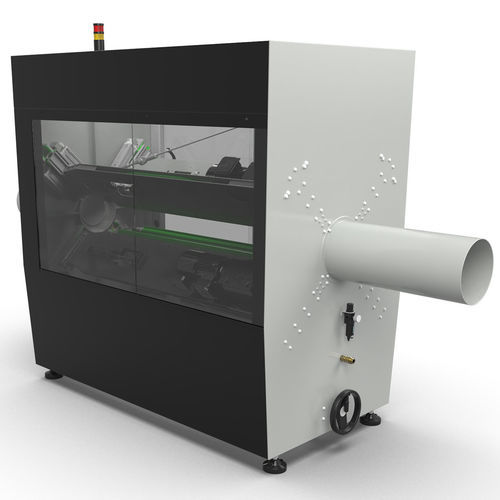

Arrastre de orugas para línea de extrusión pullStream

para línea de extrusión de tubos

Descripción breve
Sistemas de tracción pullStream para extrusión de tuberías PO y PVC: arrastres de banda y arrastres múltiples de oruga con control integrado por pantalla táctil. Configurables para integrarse en líneas de extrusión; disponibles versiones personalizadas y adaptaciones especiales (p. ej. FDC – fast dimension change).

Sus ventajas

• Bandas y orugas accionadas individualmente por motores trifásicos, opcionalmente servomotores
• Fuerzas de tracción elevadas gracias al par motor y a los cilindros de presión
• Alta precisión de sincronización con motores de accionamiento coordinados
• Control de contrapresión para tuberías de paredes finas
• Ajuste eléctrico de todas las orugas según el diámetro de la tubería
• Orugas superiores con soporte basculante y presión de contacto neumática
• Control integrado mediante pantalla táctil

Para tuberías de 16 a 800 mm

• Arrastres múltiples de oruga con 3, 4 o 6 orugas equipadas con tacos de goma en V
• Orugas inferiores ajustables manual o eléctricamente
• Ayuda de arranque montada en el arrastre para ahorrar espacio y sincronizable mediante frecuencia piloto

Para tuberías a partir de 800 mm

• Arrastres múltiples de oruga (6–14 orugas) con tacos de goma en V
• Orugas superiores e inferiores ajustables eléctricamente
• Ayudas de arranque hasta 180 kN de tracción, sincronizadas con el arrastre mediante frecuencia piloto
• Rodillos de desvío y guías de cuerda de las ayudas de arranque en bastidor basculante en el extremo de salida

Para pequeños diámetros hasta 125 mm (especialmente composite, microduct y riego por goteo)

• Arrastres de banda con correas Poly-V para un funcionamiento suave
• Velocidades de extrusión de hasta 300 m/min
• Altura de extrusión ajustable mediante volante; tope fijo ajustable eléctricamente
• Acceso facilitado para cambio de correa gracias al sistema de cambio rápido
• Guías laterales para tubería en extrusión a alta velocidad
• Soporte superior basculante para compensar el torsionado del tubo durante la extrusión

Características / especificaciones técnicas

• Producto: sistema de tracción pullStream para extrusión de tuberías PO y PVC
• Control: pantalla táctil integrada
• Accionamiento: motores trifásicos individuales para bandas y orugas; servomotores opcionales
• Configuraciones: arrastres de banda y arrastres múltiples de oruga (3, 4, 6 orugas; para grandes diámetros 6–14 orugas)
• Características de accionamiento: par motor elevado, cilindros de presión, motores coordinados para alta precisión de sincronización
• Ayudas de arranque: sincronizables mediante frecuencia piloto; disponibles hasta 180 kN de tracción
• Tacos / correas: tacos de goma en V en orugas; correas Poly-V para arrastres de banda
• Ajustes: orugas ajustables eléctricamente (superior e inferior); las orugas inferiores pueden ser ajustables manual o eléctricamente; ajuste eléctrico al diámetro del tubo
• Control de contrapresión: disponible para tuberías de pared fina
• Velocidad de extrusión (pequeños diámetros): hasta 300 m/min
• Cambio de correa: sistema de cambio rápido para facilitar el acceso
• Funciones adicionales: guías laterales para extrusión a alta velocidad; soporte superior basculante; soporte pendular y presión neumática en orugas superiores
• Personalización: fabricación de versiones personalizadas y adaptaciones especiales para aplicaciones específicas (p. ej. FDC – fast dimension change)
• Diámetros aplicables: desde 16 mm hasta y más allá de 800 mm; versiones especializadas para pequeños diámetros hasta 125 mm
